El doble impreso de múltiples capas de la placa de circuito de Rogers FR4 cara 4 capas

El doble impreso de múltiples capas de la placa de circuito de Rogers FR4 cara 4 capas

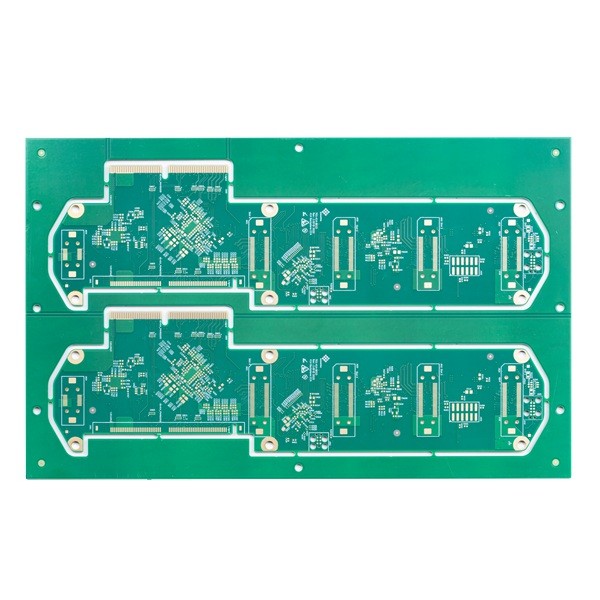

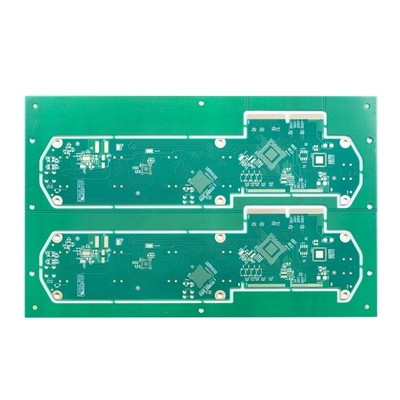

FR4 de doble cara de alta calidad placa de circuito del PWB de 4 capas con la superficie del oro de la inmersión acabó

PWB de doble cara del oro de la inmersión

El circuito de Huashengxin limitado es fabricante profesional para las placas de circuito impresas y proporciona los servicios de producción rápidos flexibles de la vuelta (12hours a 72 horas), así como el pequeño volumen a la fabricación grande del PWB del volumen. Los productos incluyen la placa de circuito impresa rígida de 1~32L FR-4, tableros del PWB del IMS, de HDI, tableros de alta frecuencia de PTFE y los tableros etc. de la Rígido-flexión.

Los productos de HSX son ampliamente utilizados en muchos campos de alta tecnología tales como comunicaciones, fuentes de alimentación, redes de ordenadores, productos digitales, control industrial, ciencia y educación, aparatos médicos, y aeroespacial, y así sucesivamente.

Capas máximas: 32layer (si más de 20 capas, necesitan revisar la capacidad)

Tamaño máximo del panel del final: 740* 500 milímetros (si más en gran parte de 600 milímetros, necesidades de revisar capacidad)

Tamaño mínimo del panel del final: 5 * 5m m

Materia prima: Pi +FR4, FR4, Rogers, AI y así sucesivamente

Grueso acabado del tablero de la placa de circuito impresa: 0.2~4.0m m (si menos de 0,2 milímetros, o más de 4 milímetros necesitan revisar) (si el ≤ 0.6m m del grueso del tablero, no puede solicitar superficie de HASL)

El grueso de cobre de la placa de circuito impresa del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Cobre externo acabado: 6oz

Arco y torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar la capacidad)

Agujero de taladro mínimo de HDI: 0.08-0.10M M

La pista/el hueco de la placa de circuito impresa: 3mil (0.075m m)

El perfil de la placa de circuito impresa: Encaminamiento, perforando, V-CUT

Grueso de la máscara de la soldadura de la placa de circuito impresa: 15-20um estándar; Avanzado: 35um

Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

La máscara de la soldadura tapó los agujeros: 0.1-0.5m m

El color de la máscara de la soldadura: verde verde, mate, negro azul, negro, mate azul, mate, amarillo, rojo, blanco, y así sucesivamente

Serigrafía del PWB: Blanco, negro y así sucesivamente

Grueso de la máscara de Peelable: 500-1000um

FAQ:

Q1: ¿Qué clase de formato de archivo del PWB puede usted aceptar para la producción?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB+ (.TGZ)

Q2. ¿Qué otra información se debe ofrecer a excepción de fichero?

: Las especificaciones de siguiente son necesarias para la cita:
1) materia prima
2) grueso del tablero:
3) grueso de cobre
4) tratamiento superficial:
5) color de la máscara y de la serigrafía de la soldadura
6) cantidad

Q3. ¿Ningún fichero del PWB file/GBR, tiene solamente la muestra del PWB, puede usted producirla para mí?

: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.

Q4. ¿Cuál es el BOM?

: BOM es un Bill de los materiales que enumeran los componentes requeridos para construir su proyecto. BOM incluyen el número de parte, la marca, el diseñador de referencia, la cantidad, y la descripción de las piezas que necesitan ser montadas.

Q5. ¿Dónde fabrican a sus placas de circuito?

: Como fabricante profesional China-basado del PWB, fabrican a todas las placas de circuito en China.
