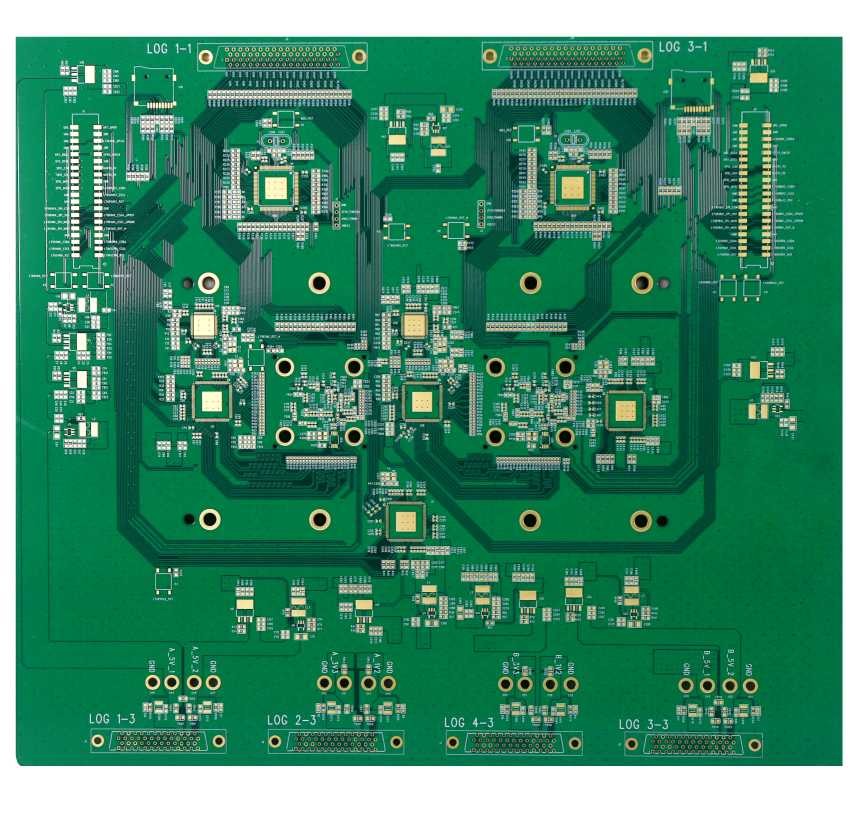

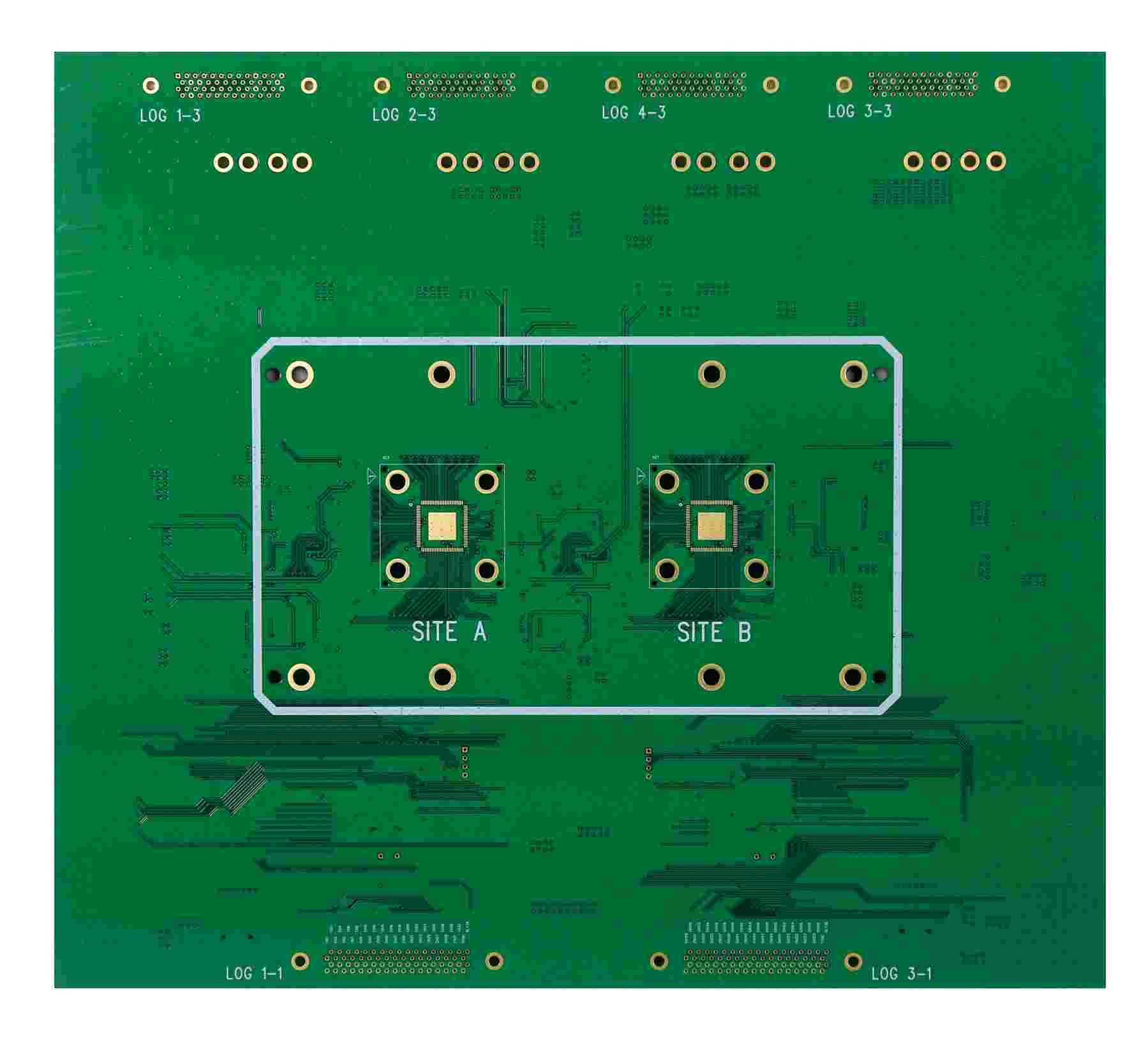

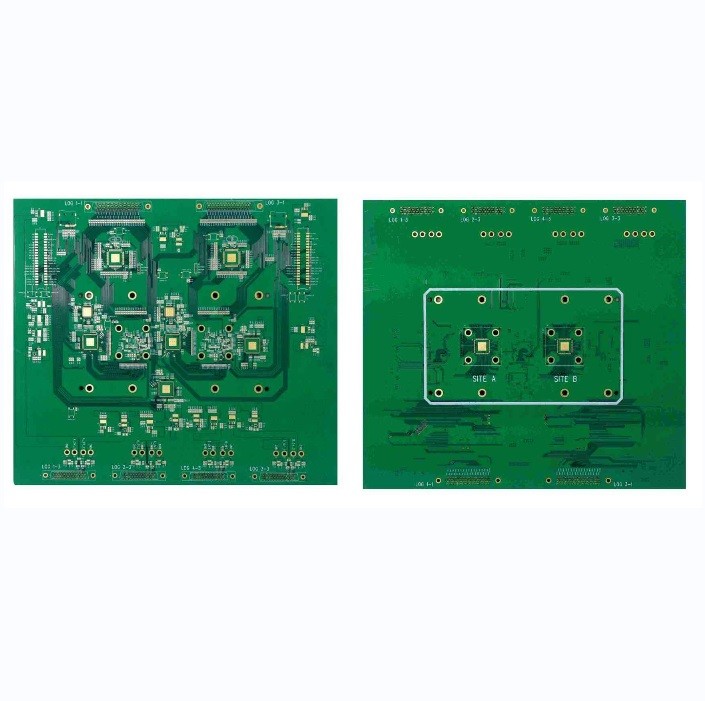

Placa de circuito impresa de múltiples capas 5OZ

Placa de circuito impresa de múltiples capas 5OZ

Placa de circuito multi de múltiples capas impresa de múltiples capas del prototipo de las placas de circuito del PWB de la placa de circuito

Placa de circuito impresa de múltiples capas

Capas máximas: 32layer (la capa ≥20 necesita revisar)

Tamaño máximo del panel del final: 740* 500 milímetro (>600 milímetro necesita revisar)

Tamaño mínimo del panel del final: 5 * 5m m
Material del PWB: Pi +FR4, FR4, Rogers
Grueso del PWB: 0.2~4.0m m (<0.2 milímetro, >4 milímetro necesita revisar)

Grueso del cobre del PWB: H~5oz

Arco y torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar)

Agujero de taladro mínimo de HDI: 0.08-0.10M M
Pista/hueco del PWB: 3mil (0.075m m)
Esquema del PWB: Routing/V-CUT/Punching

Máscara de la soldadura del PWB: Verde, rojo, azul, blanco, negro, amarillo y como su petición
Serigrafía del PWB: Blanco, negro y como su petición
Superficie del PWB: HASL sin plomo, oro de la inmersión, lata de la inmersión, OSP, ENIG + OSP, plata de la inmersión, ENEPIG, finger del oro

Uso: Comunicaciones, industria/comsumer electrónico.

Plazo de ejecución: El 24H más rápido para 2L y 4L
