2oz 2.4m m el prototipo HDI del PWB de 6 capas aprisa dan vuelta a placas de circuito impresas
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Capa del PWB | 6 PWB rápido de la vuelta del prototipo HDI de la capa | Marterial | FR4 TG150 |
|---|---|---|---|
| Máscara de la soldadura | TAIYO Black | La pista más pequeña/hueco del PWB | 3/3mil |
| El agujero más pequeño | 0.1m m | Uso | productos digitales |
| Plazo de ejecución | El 24H más rápido para 2L y 4L | ||
| Alta luz | 2oz prototipo del PWB de 6 capas,2.4m m prototipo del PWB de 6 capas,la vuelta rápida de 2.4m m imprimió a placas de circuito |
||
Descripción de producto

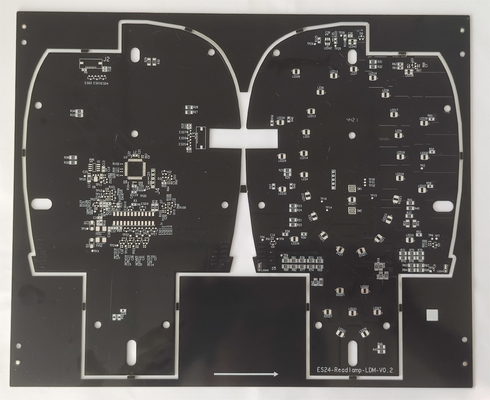

2oz 2.4m m el prototipo HDI del PWB de 6 capas aprisa dan vuelta a placas de circuito impresas
2oz 2.4m m 6 máscara rápida de la soldadura del negro del PWB de la vuelta del prototipo HDI de la capa
El circuito de HSX cubre más de 5.000 productos del PWB mensualmente, de una sola capa al PWB de 32L FR-4, de tableros del PWB del IMS, de HDI, a los tableros de alta frecuencia de PTFE y a los tableros de la Rígido-flexión. Proporcionamos los servicios de producción rápidos flexibles de la vuelta (12 horas de horas de to72), así como el pequeño volumen a la fabricación grande del PWB del volumen.
Los productos son ampliamente utilizados en campos de alta tecnología tales como comunicaciones, las fuentes de alimentación, las redes de ordenadores, los productos digitales, control industrial, ciencia y educación, los aparatos médicos, y espacio aéreo.
Capas máximas: 32layer (la capa ≥20 necesita revisar)
Tamaño máximo del panel del final: 740* 500 milímetro (>600 milímetro necesita revisar)
Tamaño mínimo del panel del final: 5 * 5m m
Material del PWB: Pi +FR4, FR4, Rogers…
Grueso del PWB: 0.2~4.0m m (<0.2 milímetro, >4 milímetro necesita revisar) (el ≤ 0.6m m del grueso del tablero, no solicitan superficie de HASL)
grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado
Arco y torsión: 0,075%
Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar)
Agujero de taladro mínimo de HDI: 0.08-0.10M M
Pista/hueco del PWB: 3mil (0.075m m)
Esquema del PWB: Routing/V-CUT/Punching
Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um
Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil
Agujeros de relleno de la máscara de la soldadura: 0.1-0.5m m
El color de la máscara de la soldadura: verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc
Serigrafía del PWB: Blanco, negro y como su petición
Grueso de la máscara de Peelable: 500-1000um
Película de la oxidación de OSP: 0.2-0.5um
| Cuenta de la capa de la placa de circuito: | 6L | Lamina de la placa de circuito: | FR4 TG150 |
| Cobre de la capa densamente: | 1/1/1/1/1/1/OZ | Grueso del tablero: | 2.4M M |
| El tamaño más pequeño del agujero: | 0.1m m | La pista más pequeña/hueco del PWB: | 3/3mil |
| Color de la máscara de la soldadura: | Color negro KSM | Color de la pantalla de seda: | Blanco |
| La superficie del PWB acabó: | OSP | Perfil del tablero: | Encaminamiento |
| Uso del tablero del PWB: | productos digitales | ||
| Petición del requisito especial: | HDI enterró vias y los vias ciegos, de dos etapas apilan para arriba | ||
FAQ:
Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.
Q2: ¿Qué clase de formato de archivo del PWB puede usted aceptar para la producción?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB+ (.TGZ)
Q3: ¿Es mi PWB archiva seguro cuando los someto a usted para fabricar?
: Respetamos los derechos reservados del cliente y nunca fabricaremos el PWB para algún otro con sus ficheros a menos que recibamos el permiso escrito de su lado, ni compartiremos estos ficheros con cualquier otra tercer persona. Y podríamos firmar NDA con el cliente en caso de necesidad.
Q4: ¿Si no tenemos ningún fichero del PWB/fichero de Gerber, tenga solamente la muestra del PWB, puede usted producirla para mí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.
Q5: ¿Cuál es su plazo de ejecución estándar para el PWB?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables
Q6: ¿Qué pago usted acepta?
: Transferencia bancaria (T/T) o carta (L/C) o Paypal (solamente para el pequeño valor menos que 500usd)
