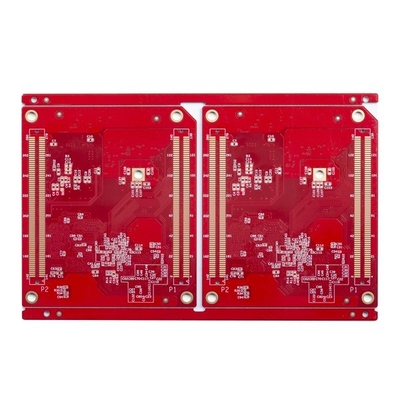

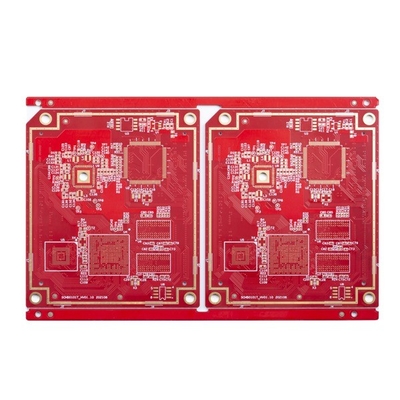

oro impreso de múltiples capas de la inmersión del prototipo FR4 TG150 de la placa de circuito 14L

oro impreso de múltiples capas de la inmersión del prototipo FR4 TG150 de la placa de circuito 14L

Oro rápido de múltiples capas de la inmersión del PWB FR4 TG150 del prototipo 14L de la vuelta

14L imprimió a la placa de circuito con cobre del agujero 30um

El circuito de Shenzhen Huashengxin fue fundado en 2010. Es fabricante profesional del PWB. Sus productos cubren de una sola capa 32 a PWB de la capa FR4, PWB del IMS, tableros de HDI, PWB bajo de cobre, tableros de alta frecuencia de PTFE y los tableros de la Rígido-flexión, los etc. y ellos se aplican extensamente de la industria de la comunicación, dispositivos de las fuentes de alimentación, redes de ordenadores a la industria aeroespacial. HSX proporciona los servicios de producción rápidos flexibles de la vuelta (el 12hours más rápido a 72 horas), y también el pequeño volumen a las producciones grandes del PWB del volumen.

Capa: 1-32layer (necesitará evaluar al tablero su layer>/=20L).

El tamaño máximo del panel del final es 740* 500m m, pero si el lado >600 milímetro del panel, necesita evaluarlo.

El tamaño mínimo del panel es 5 * 5m m.

Materias primas: FR4, Rogers, materiales Halógeno-libres, altos del TG, base de cobre, base del Al, etc

Grueso del PWB: 0.2~4.0m m (necesitará evaluarlo en primero si el grueso es menos de 0,2 milímetros, o más de 4 milímetros)

Grueso del cobre del PWB: Layer≤ interno 6 onzas (solamente el grueso de cobre ≥5 onza para 4L, ≥4OZ para 6L, ≥3OZfor 8L y arriba será evaluado)
Cobre externo de la capa: ≤ 10 onza (≥5 onza necesita ser evaluado)

Tolerancia del arco y de la torsión: 0,075%.

Tamaño mínimo del agujero: 1) si el grueso ≤2.0mm del tablero, tamaño mínimo del agujero es 0.20m m. Si tablero thickness>2.0mm, tamaño mínimo del agujero: aspecto ratio≤10 (para la broca)

2) si el tablero thickness≤0.8mm, tamaño mínimo del agujero es 0.10m m. Si el tablero thickness≤1.2mm, tamaño mínimo del agujero es 0.15m m

Color de la máscara de la soldadura: Verde, verde mate, azul, azul mate, negro, negro mate, amarillo, rojo, blanco, y como los clientes especifican.

Color de la serigrafía: Blanco, negro y como los clientes especifican.

Superficie acabada: HASL, IF-HASL, ENIG, Sn de la inmersión, OSP, ENIG selectivo + OSP, plata de la inmersión, ENEPIG, plateando el oro duro, el etc.

FAQ:

Q1: ¿Es usted una fábrica o la compañía comercial?
: Estamos y fábrica del PWB en Shenzhen, China. Tenemos la línea de fabricación del PWB del prototipo rápido independiente de la vuelta y líneas de montaje totales.

Q2: ¿Qué clase de formato de archivo del PWB puede usted aceptar para la producción?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB+ (.TGZ)

Q3: ¿Es mi PWB archiva seguro cuando los someto a usted para fabricar?
: Respetamos los derechos reservados del cliente y nunca fabricaremos el PWB para algún otro con sus ficheros a menos que recibamos el permiso escrito de su lado, ni compartiremos estos ficheros con cualquier tercer persona.  Podríamos firmar NDA con el cliente en caso de necesidad.

Q4: ¿Si no tenemos ningún fichero del PWB/fichero de Gerber, tenga solamente la muestra del PWB, puede usted producirla para mí?
: Sí, podríamos ayudarle a reproducir el PWB.  Pero le necesitamos enviarnos el PWB de la muestra, nosotros podríamos reproducir el diseño del PWB.

Q5: ¿Cuál es su plazo de ejecución estándar para el PWB?

: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para la vuelta rápida)
4-8 capas: 7~12 días laborables (el 48hours más rápido para la vuelta rápida)

Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables

Q6: ¿Qué condiciones de pago usted acepta?
: Transferencia bancaria (T/T), carta (L/C), Paypal (solamente para el pequeño valor menos que 500usd)
