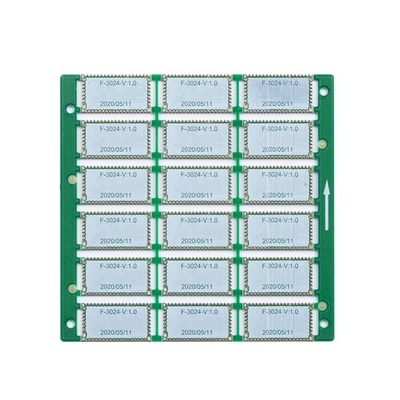

fabricación rápida impresa de múltiples capas del PWB del medio del agujero de la placa de circuito 4L de IPC prototipo de la clase 3

Placa de circuito impresa medio prototipo impresa de múltiples capas de la clase 3 de IPC del agujero del PWB de la placa de circuito 4L

PLACA DE CIRCUITO IMPRESA 4 CAPAS

El circuito de HSX cubre un área de la producción total de 10.000 metros cuadrados, la emplea sobre 350 trabajadores, y produce más que más de 5.000 tipos del PWB cada mes. Nuestros productos son ampliamente utilizados en muchas industrias, comunicaciones, fuentes de alimentación, redes de ordenadores, productos digitales, control industrial, ciencia y educación, aparatos médicos, y espacio aéreo, etc.

Las capas máximas son 32layer (la capa ≥20 necesita revisar)

El tamaño máximo del panel del final es 740* 500 milímetros, pero si el lado >600 milímetro del panel, necesita revisar al tablero

El tamaño mínimo del panel del final es 5 * 5m m

El material del PWB incluye pi +FR4, FR4, Rogers, grabado de pistas

La capacidad del grueso del PWB es 0.2~4.0m m (necesidades de revisar cuándo <0>4 milímetros) (y no puede hacer la superficie de HASL con grueso del tablero

Grueso de cobre de la capacidad de cobre baja interna y externa: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Tolerancia del arco y de la torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (necesite revisar al tablero si más pequeño de 0,15 milímetros)

Capacidad mínima del agujero de taladro de HDI: 0.08-0.10M M

Pista del PWB/capacidad del hueco: 3mil (0.075m m)

Método del esquema del PWB: Routing/V-CUT/Punching

Capacidad del grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Capacidad mínima de la anchura del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

Capacidad de relleno de los agujeros de la máscara de la soldadura: 0.1-0.5m m

El color de la máscara de la soldadura cubre verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc

La serigrafía del PWB incluye blanco, negro y como su petición

Capacidad del grueso de la máscara de Peelable: 500-1000um

Película de la oxidación de la capacidad de OSP: 0.2-0.5um

Las ventajas del circuito de HSX:
1)PWB profesional de la fabricación durante 10 años
2)Colocación de gama alta, cadena de producción profesional
3)Tecnología de fabricación estable y madura
4)Alta garantía de calidad de la confiabilidad
5)Sistema de servicio de mercado completo
6)Respuesta rápida, entrega rápida

FAQ:

Q1: ¿Qué clase de formato de archivo del PWB puede usted aceptar para la producción?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB+ (.TGZ)

Q2. ¿Qué otra información se debe ofrecer a excepción de fichero?

: Las especificaciones de siguiente son necesarias para la cita:
1) materia prima
2) grueso del tablero:
3) grueso de cobre
4) tratamiento superficial:
5) color de la máscara y de la serigrafía de la soldadura
6) cantidad

Q3. ¿Ningún fichero del PWB file/GBR, tiene solamente la muestra del PWB, puede usted producirla para mí?

: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.

Q4. ¿Cuál es el BOM?

: BOM es un Bill de los materiales que enumeran los componentes requeridos para construir su proyecto. BOM incluyen el número de parte, la marca, el diseñador de referencia, la cantidad, y la descripción de las piezas que necesitan ser montadas.

Q5. ¿Dónde fabrican a sus placas de circuito?

: Como fabricante profesional China-basado del PWB, fabrican a todas las placas de circuito en China.
