La superficie impresa de múltiples capas 0.3m m de la placa de circuito OSP del espacio en blanco pega Vias con epóxido tapado

Lugar de origen China
Nombre de la marca Huashengxin
Certificación UL , ISO9001
Número de modelo 135492
Cantidad de orden mínima 1PCS
Detalles de empaquetado Vacío
Tiempo de entrega El 24H más rápido para 2L y 4L
Condiciones de pago T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Capa del PWB PWB del negro 4L con Vias tapado de epoxy Marterial FR4, TG normal
Superficie del PWB OSP Máscara de la soldadura Negro
La pista más pequeña/hueco del PWB 3/4mil El agujero más pequeño 0.3m m
Uso productos digitales Requisito especial pequeña línea espacio y hueco: control 3/4mil/impedance/de epoxy vía y over/0.25mm plateado BGA
Alta luz

Placa de circuito impresa de múltiples capas del espacio en blanco

,

Superficie impresa de múltiples capas de la placa de circuito OSP

,

Placa de circuito en blanco tapada de epoxy de Vias

Deja un mensaje
Descripción de producto

Placa de circuito impresa de múltiples capas Vias tapado de epoxy del espacio en blanco de la placa de circuito de la impresión de la placa de circuito

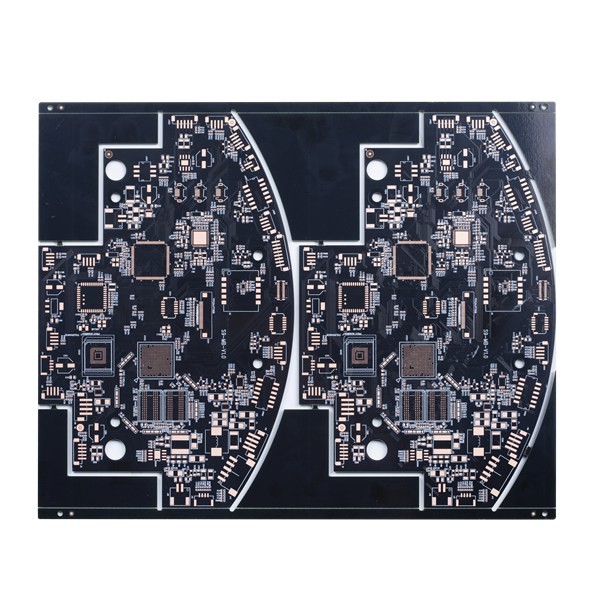

PWB del negro 4L con Vias tapado de epoxy

Fundado en 2010, el circuito de Shenzhen Huashengxin es fabricante profesional para las placas de circuito impresas. El circuito de HSX proporciona los servicios de producción rápidos flexibles de la vuelta (12hours a 72 horas), así como el pequeño volumen a la fabricación grande del PWB del volumen. Sus tableros del PWB de las cubiertas 1~32L FR-4 de los productos, del PWB del IMS, de HDI, tableros de alta frecuencia de PTFE y tableros etc. de la Rígido-flexión.

Sus productos son ampliamente utilizados en campos de alta tecnología tales como comunicaciones, fuentes de alimentación, redes de ordenadores, productos digitales, control industrial, ciencia y educación, aparatos médicos, y aeroespacial, y así sucesivamente.

Capas máximas: 32layer (si más de 20 capas, necesitan revisar la capacidad)

Tamaño máximo del panel del final: 740* 500 milímetros (si más en gran parte de 600 milímetros, necesidades de revisar capacidad)

Tamaño mínimo del panel del final: 5 * 5m m
Materia prima: Pi +FR4, FR4, Rogers, AI y así sucesivamente
El PWB acabó grueso del tablero: 0.2~4.0m m (si menos de 0,2 milímetros, o más de 4 milímetros necesitan revisar) (si el ≤ 0.6m m del grueso del tablero, no puede solicitar superficie de HASL)

Grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Cobre externo acabado: 6oz

Arco y torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar la capacidad)

Agujero de taladro mínimo de HDI: 0.08-0.10M M
Pista/hueco del PWB: 3mil (0.075m m)
Esquema del PWB: Encaminamiento/Punching/V-CUT

Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

La máscara de la soldadura tapó los agujeros: 0.1-0.5m m

El color de la máscara de la soldadura: verde verde, mate, negro azul, negro, mate azul, mate, amarillo, rojo, blanco, y así sucesivamente
Serigrafía del PWB: Blanco, negro y así sucesivamente

Grueso de la máscara de Peelable: 500-1000um
Película de la oxidación de OSP: 0.2-0.5um


Cuenta de la capa de la placa de circuito: 4L Lamina de la placa de circuito: FR4, TG normal
Cobre de la capa densamente: 1/1/1/1OZ Grueso del tablero: 1.6M M
El tamaño más pequeño del agujero: 0.3m m La pista más pequeña/hueco del PWB: 3/4mil
Color de la máscara de la soldadura: Negro Color de la pantalla de seda: Blanco
La superficie del PWB acabó: OSP Perfil del tablero: Routing/V-CUT
Uso del tablero del PWB: productos digitales
Petición del requisito especial: pequeña línea espacio y hueco: control 3/4mil/impedance/over/0.25mm llenado y plateado BGA de la resina

La superficie impresa de múltiples capas 0.3m m de la placa de circuito OSP del espacio en blanco pega Vias con epóxido tapado 0La superficie impresa de múltiples capas 0.3m m de la placa de circuito OSP del espacio en blanco pega Vias con epóxido tapado 1

FAQ:



Q1. ¿Qué servicio puede usted proporcionar?

: Placa de circuito impresa rígida, PWB flexible, tablero de HDI, placa de circuito impresa baja de cobre, asamblea de circuito impreso, prototipo rápido, orden de la Rápido-vuelta.



Q2. ¿Cómo rápidamente está su plazo de ejecución?

: Lo más rápidamente posible 3 WDs para el tablero de HDI, el tablero más rápido 24H para 2L estándar y 4LRigid.



Q3. ¿Cómo puedo conseguir una cita?

: Usted puede pedir una petición tradicional de la cita enviando el correo electrónico a nuestra caja lenayang@hsxcircuit.com del correo electrónico o sales07@hsxcircuit.com y nosotros la citaremos normalmente en el plazo de 24 horas (el proyecto especial necesitará más tiempo), no olvidamos incluir sus ficheros de Gerber y el resto de los ficheros necesarios para la cita del PWB.

Y también, usted puede entrarnos en contacto con directamente en la página web proporcionando el fichero y la especificación del gerber.



¿Las condiciones de pago de Q4.What usted acepta?

: Transferencia bancaria (T/T) o carta (L/C) o Paypal (solamente para el pequeño valor menos que 500usd)
