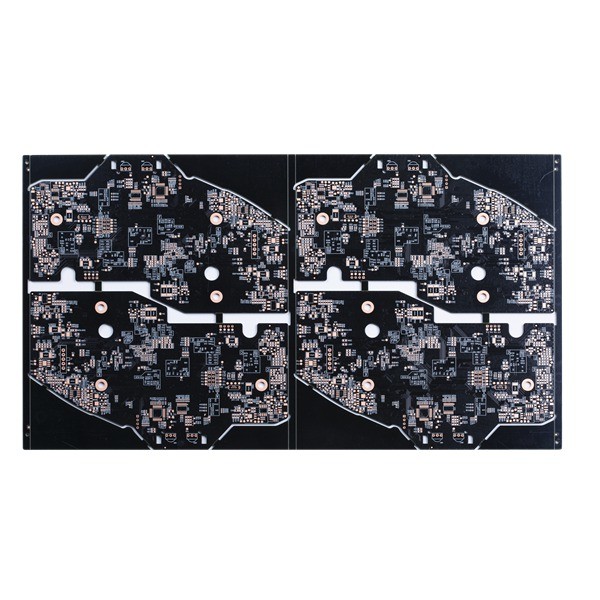

máscara impresa de múltiples capas rígida de la soldadura del negro de la placa de circuito 4L con la película de la oxidación de OSP

Placa de circuito impresa rígida impresa de múltiples capas de la placa de circuito 4L con la placa de circuito impresa principal de la máscara azul de la soldadura

placa de circuito impresa rígida 4L con la máscara azul de la soldadura

El circuito de Shenzhen Huashengxin es fabricante profesional para las placas de circuito impresas, proporcionando los servicios de producción rápidos flexibles de la vuelta (12hours a 72 horas), el pequeño volumen, así como la fabricación grande del PWB del volumen. Los productos cubren de una sola capa a 32 capas, tipos de producto se extienden FR-4 de PWB, PWB del IMS, tableros de HDI, tableros de alta frecuencia de PTFE, a los tableros de la Rígido-flexión.

Los baords del circuito impreso son ampliamente utilizados en los campos de alta tecnología, producto de la comunicación, poder suministraron el campo del dispositivo, de ordenadores de las redes, productos digitales, instalaciones de control industriales, los dispositivos de la ciencia y de la educación, los aparatos médicos, y el campo aeroespacial y así sucesivamente.

Capas máximas: 32layer (si más de 20 capas, necesitan revisar la capacidad)

Tamaño máximo del panel del final: 740* 500 milímetros (si más en gran parte de 600 milímetros, necesidades de revisar capacidad)

Tamaño mínimo del panel del final: 5 * 5m m
Materia prima: Pi +FR4, FR4, Rogers, AI y así sucesivamente
El PWB acabó grueso del tablero: 0.2~4.0m m (si menos de 0,2 milímetros, o más de 4 milímetros necesitan revisar) (si el ≤ 0.6m m del grueso del tablero, no puede solicitar superficie de HASL)

Grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Cobre externo acabado: 6oz

Arco y torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar la capacidad)

Agujero de taladro mínimo de HDI: 0.08-0.10M M
Pista/hueco del PWB: 3mil (0.075m m)
Esquema del PWB: Encaminamiento/Punching/V-CUT

Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

La máscara de la soldadura tapó los agujeros: 0.1-0.5m m

El color de la máscara de la soldadura: verde verde, mate, negro azul, negro, mate azul, mate, amarillo, rojo, blanco, y así sucesivamente
Serigrafía del PWB: Blanco, negro y así sucesivamente

Grueso de la máscara de Peelable: 500-1000um
Película de la oxidación de OSP: 0.2-0.5um


FAQ:

1. ¿Qué servicio puede usted proporcionar?

: Placa de circuito impresa rígida, PWB flexible, tablero de HDI, placa de circuito impresa baja de cobre, asamblea de circuito impreso, prototipo rápido, orden de la Rápido-vuelta.

2. ¿Cómo rápidamente está su plazo de ejecución?

: Lo más rápidamente posible 3 WDs para el tablero de HDI, el tablero más rápido 24H para 2L estándar y 4LRigid.

3. ¿Cómo puedo conseguir una cita?

: Usted puede pedir una petición tradicional de la cita enviando el correo electrónico a nuestra caja lenayang@hsxcircuit.com del correo electrónico o sales07@hsxcircuit.com y nosotros la citaremos normalmente en el plazo de 24 horas (el proyecto especial necesitará más tiempo), no olvidamos incluir sus ficheros de Gerber y el resto de los ficheros necesarios para la cita del PWB.
Y también, usted puede entrarnos en contacto con directamente en la página web proporcionando el fichero y la especificación del gerber.

¿las condiciones de pago 4.What usted acepta?

: Transferencia bancaria (T/T) o carta (L/C) o Paypal (solamente para el pequeño valor menos que 500usd)
