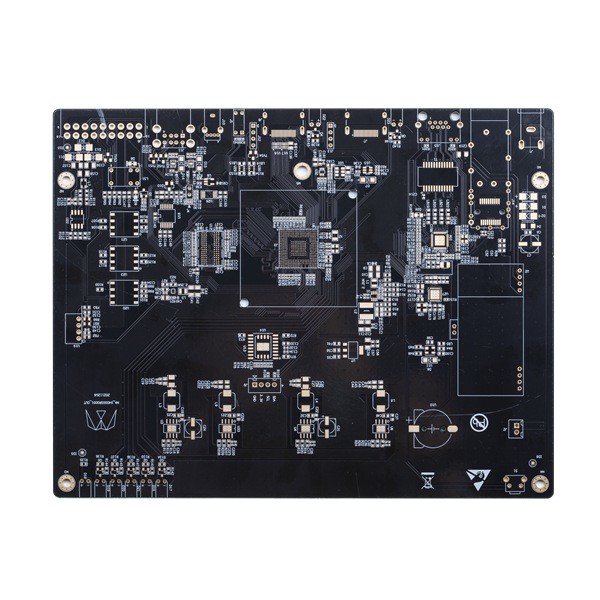

4 máscara gruesa impresa de múltiples capas de la soldadura del negro de la placa de circuito 4.0m m de la capa TG135

La placa de circuito de encargo impresa de múltiples capas del PWB de la máscara 4L de la soldadura del negro de la placa de circuito hace a su propia placa de circuito

PWB rígido de 4 capas con pequeño tamaño del agujero

El circuito de HSX cubre más de 5.000 productos del PWB mensualmente, de una sola capa al PWB de 32L FR-4, de tableros del PWB del IMS, de HDI, a los tableros de alta frecuencia de PTFE y a los tableros de la Rígido-flexión. Proporcionamos los servicios de producción rápidos flexibles de la vuelta (12 horas de horas de to72), así como el pequeño volumen a la fabricación grande del PWB del volumen.

Los productos son ampliamente utilizados en campos de alta tecnología tales como comunicaciones, fuentes de alimentación, redes de ordenadores, productos digitales, control industrial, ciencia y educación, aparatos médicos, y aeroespacial, y así sucesivamente.

Capas máximas: 32layer (si más de 20 capas, necesitan revisar la capacidad)

Tamaño máximo del panel del final: 740* 500 milímetros (si más en gran parte de 600 milímetros, necesidades de revisar capacidad)

Tamaño mínimo del panel del final: 5 * 5m m

Materia prima: Pi +FR4, FR4, Rogers, AI y así sucesivamente

El PWB acabó grueso del tablero: 0.2~4.0m m (si menos de 0,2 milímetros, o más de 4 milímetros necesitan revisar) (si el ≤ 0.6m m del grueso del tablero, no puede solicitar superficie de HASL)

Grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Cobre externo acabado: 6oz

Arco y torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar la capacidad)

Agujero de taladro mínimo de HDI: 0.08-0.10M M

Pista/hueco del PWB: 3mil (0.075m m)

Esquema del PWB: Encaminamiento/Punching/V-CUT

Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

La máscara de la soldadura tapó los agujeros: 0.1-0.5m m

El color de la máscara de la soldadura: verde verde, mate, negro azul, negro, mate azul, mate, amarillo, rojo, blanco, y así sucesivamente

Serigrafía del PWB: Blanco, negro y así sucesivamente

Grueso de la máscara de Peelable: 500-1000um

Película de la oxidación de OSP: 0.2-0.5um

FAQ:
Q1: ¿Cómo puedo conseguir una cita?
: Por favor envíenos el fichero del gerber con el formato Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB y proporcione las cantidades de la demanda. Proporcionaremos la cita por consiguiente.

Q2: ¿Puede usted fabricar el PCBs de un fichero de imagen?
: No. Pero si usted puede enviarnos un PWB de la muestra, podríamos reproducir su diseño y elaborarlo.

Q3: Usted tiene PWB en existencia.
: La mayor parte de los tableros del PWB se modifican para requisitos particulares, y tienen diversos diseños, nosotros los producen según los ficheros del gerber proporcionados por los clientes.

Q4: ¿Qué materiales FR4 usted utiliza generalmente?

: Kingboard, ITEQ, Shengyi…

Q5: ¿Qué clase de manera del envío usted utiliza generalmente?
: Para el pequeño orden del volumen, sugerimos siempre para enviar a los tableros de DHL, UPS, servicio a domicilio de Fedex, podríamos utilizar su cuenta de envío para hacer la colección o para utilizar nuestra cuenta para enviar en condiciones de expedición de DDU (arancel sin pagar).
Y para el orden grande del volumen, ahorrar coste de la carga, sugeriremos para arreglar el envío por el aire o por el mar, por supuesto, si usted tiene su propio promotor y puede proporcionarnos la información, podemos entrarlos en contacto con para arreglar el envío.
