Control de la impedancia 6 línea espacio Gap de la placa de circuito FR4 TG135 de la capa pequeña

  • Impedance Control 6 Layer Circuit Board FR4 TG135 Small Line Space Gap
Lugar de origen China
Nombre de la marca Huashengxin
Certificación UL , ISO9001
Número de modelo 135315
Cantidad de orden mínima 1pcs
Detalles de empaquetado Vacío
Tiempo de entrega El 24H más rápido para 2L y 4L
Condiciones de pago T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Capa del PWB PWB rígido de 6 capas con la pequeña línea espacio y hueco Marterial FR4, TG135
Superficie del PWB oro de la inmersión Máscara de la soldadura Azul
La pista más pequeña/hueco del PWB 3/4mil El agujero más pequeño 0.2m m
Uso control industrial Requisito especial pequeña línea espacio y hueco: 3/4mil/impedance control/0.25mm BGA
Alta luz

Control de la impedancia placa de circuito de 6 capas

,

FR4 placa de circuito de 6 capas

,

TG135 PWB de 6 capas
Deja un mensaje
Descripción de producto

Placa de circuito impresa de múltiples capas pequeña línea impresa 6 capas espacio de la placa de circuito y control de la impedancia de Gap



PWB rígido de 6 capas con la pequeña línea espacio y hueco



El circuito de HSX cubre más de 5.000 productos del PWB mensualmente, de una sola capa al PWB de 32L FR-4, de tableros del PWB del IMS, de HDI, a los tableros de alta frecuencia de PTFE y a los tableros de la Rígido-flexión. Proporcionamos los servicios de producción rápidos flexibles de la vuelta (12 horas de horas de to72), así como el pequeño volumen a la fabricación grande del PWB del volumen.



Los productos son ampliamente utilizados en campos de alta tecnología tales como comunicaciones, fuentes de alimentación, redes de ordenadores, productos digitales, control industrial, ciencia y educación, aparatos médicos, y aeroespacial, y así sucesivamente.



Capas máximas: 32layer (la capa ≥20 necesita revisar la capacidad)



Tamaño máximo del panel del final: 740* 500 milímetro (>600 milímetro necesita revisar capacidad)



Tamaño mínimo del panel del final: 5 * 5m m


Materia prima: Pi +FR4, FR4, Rogers, AI y así sucesivamente


El PWB acabó grueso del tablero: 0.2~4.0m m (<0.2 milímetro, >4 milímetro necesita revisar) (el ≤ 0.6m m del grueso del tablero, no solicitan superficie de HASL)



Grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado





Cobre externo acabado: 6oz



Arco y torsión: 0,075%



Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar la capacidad)



Agujero de taladro mínimo de HDI: 0.08-0.10M M


Pista/hueco del PWB: 3mil (0.075m m)


Esquema del PWB: Routing/V-CUT/Punching



Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um



Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil



La máscara de la soldadura tapó los agujeros: 0.1-0.5m m



El color de la máscara de la soldadura: verde verde, mate, negro azul, negro, mate azul, mate, amarillo, rojo, blanco, y así sucesivamente


Serigrafía del PWB: Blanco, negro y así sucesivamente



Grueso de la máscara de Peelable: 500-1000um


Película de la oxidación de OSP: 0.2-0.5um



Cuenta de la capa de la placa de circuito: 6L Lamina de la placa de circuito: FR4, TG135
Cobre de la capa densamente: 1/1/1/1/1/1OZ Grueso del tablero: 1.6M M
El tamaño más pequeño del agujero: 0.20m m La pista más pequeña/hueco del PWB: 3/4mil
Color de la máscara de la soldadura: Azul Color de la pantalla de seda: Blanco
La superficie del PWB acabó: Oro de la inmersión Perfil del tablero: Encaminamiento
Uso del tablero del PWB: control industrial
Petición del requisito especial: pequeña línea espacio y hueco: 3/4mil/impedance control/0.25mm BGA

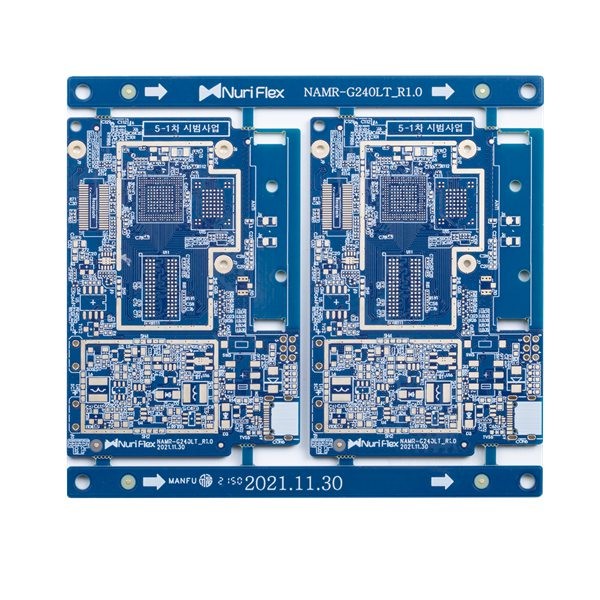

Control de la impedancia 6 línea espacio Gap de la placa de circuito FR4 TG135 de la capa pequeña 0Control de la impedancia 6 línea espacio Gap de la placa de circuito FR4 TG135 de la capa pequeña 1
