Placa de circuito impresa de múltiples capas del oro de la inmersión 4 agujero del PWB 0.15m m de la capa

  • Immersion Gold Multilayer Printed Circuit Board 4 Layer PCB 0.15mm Hole
Lugar de origen China
Nombre de la marca Huashengxin
Certificación UL , ISO9001
Número de modelo 135285
Cantidad de orden mínima 1pcs
Detalles de empaquetado Vacío
Tiempo de entrega El 24H más rápido para 2L y 4L
Condiciones de pago T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Capa del PWB Placa de circuito impresa rígida de 4 capas Marterial FR4 TG150
Superficie del PWB Oro de la inmersión Máscara de la soldadura Verde
La pista más pequeña/hueco del PWB 3/3mil El agujero más pequeño 0.15m m
Uso comunicaciones Plazo de ejecución El 24H más rápido para 2L y 4L
Alta luz

Placa de circuito impresa de múltiples capas de 4 capas

,

Placa de circuito impresa de múltiples capas del oro de la inmersión

,

0.15m m PWB de 4 capas
Deja un mensaje
Descripción de producto

Placa de circuito impresa de múltiples capas placa de circuito impresa impresa principal de la placa de circuito del PWB de 4 capas pequeña



Placa de circuito impresa rígida de 4 capas





El circuito de HSX cubre más de 5.000 productos del PWB mensualmente, de una sola capa al PWB de 32L FR-4, de tableros del PWB del IMS, de HDI, a los tableros de alta frecuencia de PTFE y a los tableros de la Rígido-flexión. Proporcionamos los servicios de producción rápidos flexibles de la vuelta (12 horas de horas de to72), así como el pequeño volumen a la fabricación grande del PWB del volumen.



Los productos son ampliamente utilizados en campos de alta tecnología tales como comunicaciones, las fuentes de alimentación, las redes de ordenadores, los productos digitales, control industrial, ciencia y educación, los aparatos médicos, y espacio aéreo.





Capas máximas: 32layer (la capa ≥20 necesita revisar)



Tamaño máximo del panel del final: 740* 500 milímetro (>600 milímetro necesita revisar)



Tamaño mínimo del panel del final: 5 * 5m m


Material del PWB: Pi +FR4, FR4, Rogers…


Grueso del PWB: 0.2~4.0m m (<0.2 milímetro, >4 milímetro necesita revisar) (el ≤ 0.6m m del grueso del tablero, no solicitan superficie de HASL)



grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado





Arco y torsión: 0,075%



Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar)



Agujero de taladro mínimo de HDI: 0.08-0.10M M


Pista/hueco del PWB: 3mil (0.075m m)


Esquema del PWB: Routing/V-CUT/Punching



Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um



Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil



Agujeros de relleno de la máscara de la soldadura: 0.1-0.5m m



El color de la máscara de la soldadura: verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc


Serigrafía del PWB: Blanco, negro y como su petición



Grueso de la máscara de Peelable: 500-1000um


Película de la oxidación de OSP: 0.2-0.5um



Capa del PWB 4L Material del PWB FR4
Grueso de cobre 1/1/1/1OZ Grueso del PWB 1.0M M
Tamaño mínimo del agujero 0.15m m Pista/hueco de Min.PCB: 3/3mil
Máscara de la soldadura del PWB Verde Serigrafía del PWB Blanco
La superficie del PWB acabó Oro de la inmersión Esquema del PWB Routing/V-CUT
Uso comunicaciones
Requisito especial: pequeña línea espacio y hueco: 3/3mil/min. vía el tamaño 0.15mm/impedance control//resin del agujero llenado y plateado encima

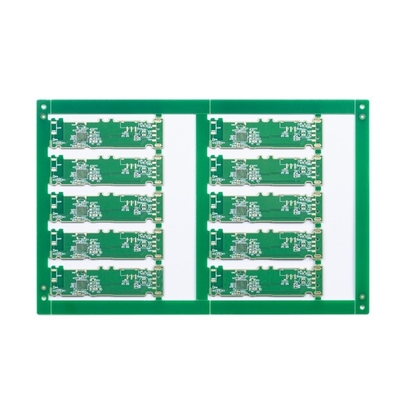

Placa de circuito impresa de múltiples capas del oro de la inmersión 4 agujero del PWB 0.15m m de la capa 0

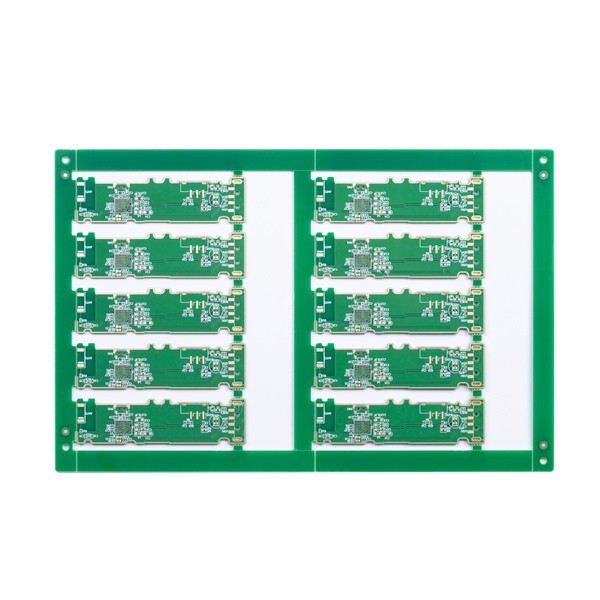

Placa de circuito impresa de múltiples capas del oro de la inmersión 4 agujero del PWB 0.15m m de la capa 1

FAQ:
Q1: ¿Podría usted proporcionar compra de componentes de los servicios y de los componentes de la asamblea del PWB?
: Sí, podríamos también proporcionar compra de componentes de los componentes y servicios de la asamblea del PWB así como estructura de la caja si petición.



Q2: ¿Con qué países usted ha trabajado?
: Los E.E.U.U., Canadá, Italia, Alemania, Reino Unido, España, Francia, Rusia, Irán, Turquía, República Checa, Austria, Australia, el Brasil, Japón, la India etc.



Q3: ¿Es mi PWB archiva seguro cuando los someto a usted para fabricar?
: Respetamos los derechos reservados del cliente y nunca fabricaremos el PWB para algún otro con sus ficheros a menos que recibamos el permiso escrito de su lado, ni compartiremos estos ficheros con cualquier otra tercer persona. Y podríamos firmar NDA con el cliente en caso de necesidad.



Q4: ¿Si no tenemos ningún fichero del PWB/fichero de Gerber, tenga solamente la muestra del PWB, puede usted producirla para mí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.



Q5: ¿Cuál es su plazo de ejecución estándar para el PWB?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables
