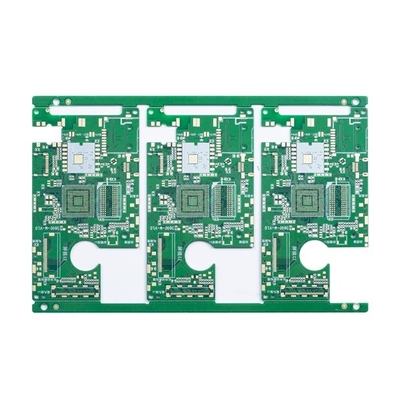

Superficie de ENIG 3u placa de circuito impresa prototipo de la máscara de la soldadura del verde del PWB de 6 capas
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Capa del PWB | Placa de circuito impresa rígida de 6 capas | Marterial | FR4 TG150 |
|---|---|---|---|
| Superficie del PWB | ENIG 3u | Máscara de la soldadura | Verde |
| La pista más pequeña/hueco del PWB | 3/4mil | El agujero más pequeño | 0.20m m |
| Uso | Fuentes de alimentación | Plazo de ejecución | El 24H más rápido para 2L y 4L |
| Alta luz | ENIG 3u PWB de 6 capas,Prototipo PWB de 6 capas,Placa de circuito impresa prototipo de 6 capas |
||
Descripción de producto
La placa de circuito impresa de múltiples capas espacio en blanco impreso prototipo de la placa de circuito del PWB de 6 capas imprimió a la placa de circuito
Placa de circuito impresa rígida de 6 capas
El circuito de HSX cubre más de 5.000 productos del PWB mensualmente, de una sola capa al PWB de 32L FR-4, de tableros del PWB del IMS, de HDI, a los tableros de alta frecuencia de PTFE y a los tableros de la Rígido-flexión. Proporcionamos los servicios de producción rápidos flexibles de la vuelta (12 horas de horas de to72), así como el pequeño volumen a la fabricación grande del PWB del volumen.
Los productos son ampliamente utilizados en campos de alta tecnología tales como comunicaciones, las fuentes de alimentación, las redes de ordenadores, los productos digitales, control industrial, ciencia y educación, los aparatos médicos, y espacio aéreo.
Capas máximas: 32layer (la capa ≥20 necesita revisar)
Tamaño máximo del panel del final: 740* 500 milímetro (>600 milímetro necesita revisar)
Tamaño mínimo del panel del final: 5 * 5m m
Material del PWB: Pi +FR4, FR4, Rogers…
Grueso del PWB: 0.2~4.0m m (<0.2 milímetro, >4 milímetro necesita revisar) (el ≤ 0.6m m del grueso del tablero, no solicitan superficie de HASL)
grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado
Arco y torsión: 0,075%
Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar)
Agujero de taladro mínimo de HDI: 0.08-0.10M M
Pista/hueco del PWB: 3mil (0.075m m)
Esquema del PWB: Routing/V-CUT/Punching
Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um
Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil
Agujeros de relleno de la máscara de la soldadura: 0.1-0.5m m
El color de la máscara de la soldadura: verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc
Serigrafía del PWB: Blanco, negro y como su petición
Grueso de la máscara de Peelable: 500-1000um
Película de la oxidación de OSP: 0.2-0.5um
| Cuentas de la capa: | 6 capas | Lamina de la placa de circuito: | FR4, TG150 |
| Diverso grueso de cobre: | 1/1/1/1/1/1OZ | Tablero del PWB densamente: | 1,0 MILÍMETROS |
| El agujero de perforación mecánico más pequeño: | 0,20 milímetros | Línea mínima distancia/espacio: | 3/4mil |
| Color de la máscara de la soldadura: | Verde | El color de las leyendas: | Blanco |
| La superficie del PWB acabó: | Oro 3u de la inmersión | Perfil del tablero: | Milling+V-CUT |
| Uso del tablero del PWB: | fuentes de alimentación | ||
| Petición del requisito especial: | pequeña línea espacio y hueco: control 3/4mil/impedance/over/0.25mm llenado y plateado BGA de la resina | ||
FAQ:
Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.
Q2: ¿Qué clase de formato de archivo del PWB puede usted aceptar para la producción?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB+ (.TGZ)
Q3: Nuestros ficheros del PWB serán comprobados.
: Sí. Sus datos serán comprobados por nuestros ingenieros combinan. Si encontramos que cualquier problema técnico o tener ningunos investiga, le entraremos en contacto con y solucionaremos los problemas juntos.
Q4: Hace nuestro producto será probado antes del envío.
: Sí. Podríamos proporcionar la prueba de circuito de la función si usted nos proporciona los métodos de pruebas.
Q5: ¿Usted proporciona servicios de la asamblea del PWB, también?
Para las mercancías pesadas más que 300kg, podemos enviar sus tableros del PWB en nave o por el aire para ahorrar coste de la carga. Por supuesto, si usted tiene su propio promotor, podemos entrarlos en contacto con para tratar de su envío.
