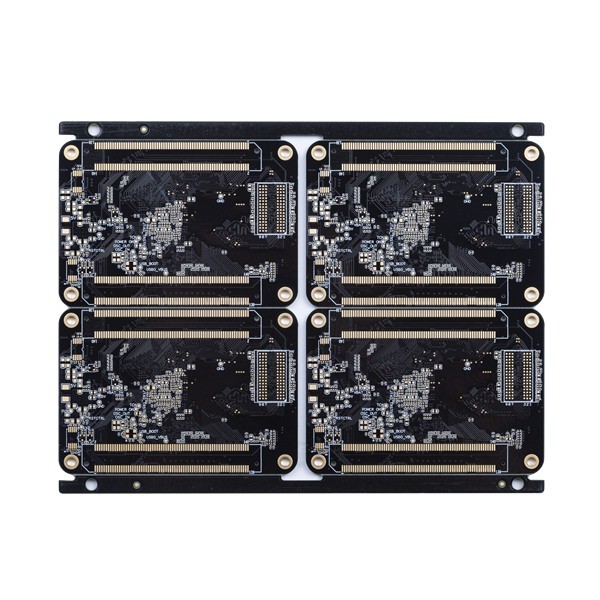

Placa de circuito impresa de múltiples capas ENIG 2u TAIYO Black Solder Mask de 8 capas

  • 8 Layer Multilayer Printed Circuit Board ENIG 2u TAIYO Black Solder Mask
Lugar de origen China
Nombre de la marca Huashengxin
Certificación UL , ISO9001
Número de modelo 135129
Cantidad de orden mínima 1pcs
Detalles de empaquetado Vacío
Tiempo de entrega El 24H más rápido para 2L y 4L
Condiciones de pago T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Capa del PWB Placa de circuito impresa 8 capas con la pequeña línea espacio y BGA Marterial FR4 TG170
Superficie del PWB ENIG 2u Máscara de la soldadura TAIYO Black
La pista más pequeña/hueco del PWB 3/3mil El agujero más pequeño 0.20m m
Uso productos digitales Plazo de ejecución El 24H más rápido para 2L y 4L
Alta luz

Placa de circuito impresa de múltiples capas de 8 capas

,

Tablero de TAIYO Black Multilayer Printed Circuit

,

ENIG placa de circuito impresa 8 capas
Deja un mensaje
Descripción de producto

Placa de circuito impresa de múltiples capas placa de circuito impresa 8 capas con la pequeña máscara de la soldadura de la línea espacio y del negro de BGA



Placa de circuito impresa 8 capas con la pequeña línea espacio y BGA



El circuito de HSX cubre más de 5.000 productos del PWB mensualmente, de una sola capa al PWB de 32L FR-4, de tableros del PWB del IMS, de HDI, a los tableros de alta frecuencia de PTFE y a los tableros de la Rígido-flexión. Proporcionamos los servicios de producción rápidos flexibles de la vuelta (12 horas de horas de to72), así como el pequeño volumen a la fabricación grande del PWB del volumen.



Los productos son ampliamente utilizados en campos de alta tecnología tales como comunicaciones, las fuentes de alimentación, las redes de ordenadores, los productos digitales, control industrial, ciencia y educación, los aparatos médicos, y espacio aéreo.





Capas máximas: 32layer (la capa ≥20 necesita revisar)



Tamaño máximo del panel del final: 740* 500 milímetro (>600 milímetro necesita revisar)



Tamaño mínimo del panel del final: 5 * 5m m


Material del PWB: Pi +FR4, FR4, Rogers…


Grueso del PWB: 0.2~4.0m m (<0.2 milímetro, >4 milímetro necesita revisar) (el ≤ 0.6m m del grueso del tablero, no solicitan superficie de HASL)



grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado





Arco y torsión: 0,075%



Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar)



Agujero de taladro mínimo de HDI: 0.08-0.10M M


Pista/hueco del PWB: 3mil (0.075m m)


Esquema del PWB: Routing/V-CUT/Punching



Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um



Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil



Agujeros de relleno de la máscara de la soldadura: 0.1-0.5m m



El color de la máscara de la soldadura: verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc


Serigrafía del PWB: Blanco, negro y como su petición



Grueso de la máscara de Peelable: 500-1000um


Película de la oxidación de OSP: 0.2-0.5um



Cuenta de la capa de la placa de circuito: 8L Lamina de la placa de circuito: FR4 TG170
Cobre de la capa densamente: 1/1/1/1/1/1/1/1OZ Grueso del tablero: 1.6M M
El tamaño más pequeño del agujero: 0.2m m La pista más pequeña/hueco del PWB: 3/3mil
Color de la máscara de la soldadura: TAIYO Black Color de la pantalla de seda: Blanco
La superficie del PWB acabó: Oro de la inmersión Perfil del tablero: Routing/V-CUT
Uso del tablero del PWB: productos digitales
Petición del requisito especial: pequeña línea espacio y hueco: control 3/3mil/impedance/over/0.25mm llenado y plateado BGA de la resina



Placa de circuito impresa de múltiples capas ENIG 2u TAIYO Black Solder Mask de 8 capas 0Placa de circuito impresa de múltiples capas ENIG 2u TAIYO Black Solder Mask de 8 capas 1

FAQ:

Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.



Q2: ¿Qué clase de formato de archivo del PWB puede usted aceptar para la producción?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB+ (.TGZ)



Q3: ¿Es mi PWB archiva seguro cuando los someto a usted para fabricar?
: Respetamos los derechos reservados del cliente y nunca fabricaremos el PWB para algún otro con sus ficheros a menos que recibamos el permiso escrito de su lado, ni compartiremos estos ficheros con cualquier otra tercer persona. Y podríamos firmar NDA con el cliente en caso de necesidad.



Q4: ¿Si no tenemos ningún fichero del PWB/fichero de Gerber, tenga solamente la muestra del PWB, puede usted producirla para mí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.



Q5: ¿Cuál es su plazo de ejecución estándar para el PWB?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables



Q6: ¿Qué pago usted acepta?
: Transferencia bancaria (T/T) o carta (L/C) o Paypal (solamente para el pequeño valor menos que 500usd)
