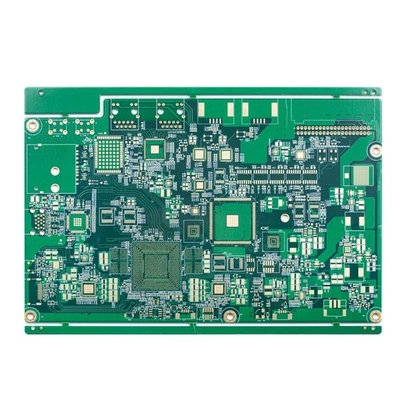

Oro 2u de la inmersión 10 agujero tapado impreso capa de la resina de la placa de circuito FR4 TG170 Marterial
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Capa del PWB | Tablero del agujero tapado de la resina del PWB de 10 capas | Marterial | FR4 TG170 |
|---|---|---|---|
| Superficie del PWB | Oro 2u de la inmersión | Máscara de la soldadura | TAIYO Green ambos lados |
| Uso | productos digitales | Plazo de ejecución | El 24H más rápido para 2L y 4L |
| Alta luz | TG170 placa de circuito impresa 10 capas,FR4 placa de circuito impresa 10 capas,Agujero tapado de la resina PWB de 10 capas |
||
Descripción de producto
Control impreso de múltiples capas pequeño BGA de la impedancia del tablero del agujero tapado de la resina del tablero de la placa de circuito 10L
Tablero del agujero tapado de la resina del PWB de 10 capas
Capas máximas: 32layer (la capa ≥20 necesita revisar)
Tamaño máximo del panel del final: 740* 500 milímetro (>600 milímetro necesita revisar)
Tamaño mínimo del panel del final: 5 * 5m m
Material del PWB: Pi +FR4, FR4, Rogers
Grueso del PWB: 0.2~4.0m m (<0.2 milímetro, >4 milímetro necesita revisar) (el ≤ 0.6m m del grueso del tablero, no solicitan superficie de HASL)
grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado
Arco y torsión: 0,075%
Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar)
Agujero de taladro mínimo de HDI: 0.08-0.10M M
Pista/hueco del PWB: 3mil (0.075m m)
Esquema del PWB: Routing/V-CUT/Punching
Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um
Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil
Agujeros de relleno de la máscara de la soldadura: 0.1-0.5m m
El color de la máscara de la soldadura: verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc
Serigrafía del PWB: Blanco, negro y como su petición
Grueso de la máscara de Peelable: 500-1000um
Película de la oxidación de OSP: 0.2-0.5um
| Cuenta de la capa de la placa de circuito: | 10 L | Lamina de la placa de circuito: | FR4 TG170 |
| Cobre de la capa densamente: | 1oz externo 1oz interno | Grueso del tablero: | 1.6M M |
| El tamaño más pequeño del agujero: | 0.20m m | La pista más pequeña/hueco del PWB: | 4/4mil |
| Color de la máscara de la soldadura: | TAIYO Green | Color de la pantalla de seda: | Blanco |
| La superficie del PWB acabó: | Oro de la inmersión | Perfil del tablero: | Encaminamiento |
| Uso del tablero del PWB: | productos digitales | ||
| Petición del requisito especial: | control de la impedancia/over/0.25mm llenado y plateado BGA de la resina | ||
FAQ:
Q1: ¿Cuál es su cantidad de orden mínima?
: Ninguna cantidad de MOQ.The afectará solamente al precio. Éntrenos en contacto con por favor para el RFQ.
Q2: ¿Cómo usted enviará generalmente el PWB?
: Generalmente para los pequeños paquetes, enviaremos a los tableros de DHL, UPS, servicio a domicilio de Fedex, podríamos utilizar su cuenta de envío para hacer la colección o para utilizar nuestra cuenta para enviar en condiciones de expedición de DDU (arancel sin pagar).
Para las mercancías pesadas más que 300kg, podemos enviar sus tableros del PWB en nave o por el aire para ahorrar coste de la carga. Por supuesto, si usted tiene su propio promotor, podemos entrarlos en contacto con para tratar de su envío.
Q3: ¿Cómo sobre su capacidad de producción de la fábrica del PWB?
: Nuestra capacidad de producción mensual es 50.000 metros cuadrados/mes y 5000types/month.
Q4: ¿Con qué países usted ha trabajado?
: Los E.E.U.U., Canadá, Italia, Alemania, Reino Unido, España, Francia, Rusia, Irán, Turquía, República Checa, Austria, Australia, el Brasil, Japón, la India etc.
Q5: ¿Usted proporciona servicios de la asamblea del PWB, también?
Para las mercancías pesadas más que 300kg, podemos enviar sus tableros del PWB en nave o por el aire para ahorrar coste de la carga. Por supuesto, si usted tiene su propio promotor, podemos entrarlos en contacto con para tratar de su envío.
