TG170 línea impresa de múltiples capas control del tablero de la placa de circuito 8L pequeña de la impedancia del espacio

  • TG170 Multilayer Printed Circuit Board 8L Board Small Line Space Impedance Control
Lugar de origen CHINA
Nombre de la marca Huashengxin
Certificación UL , ISO9001
Número de modelo 127768
Cantidad de orden mínima 1pcs
Detalles de empaquetado VACÍO
Tiempo de entrega El 24H más rápido para 2L y 4L
Condiciones de pago T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Capa del PWB PWB de 8 capas con la pequeña línea espacio Marterial FR4, TG170
Superficie del PWB oro de la inmersión Máscara de la soldadura Color verde para el lado doble
Uso electrónico digital plazo de ejecución El 24H más rápido para 2L y 4L
Alta luz

Placa de circuito impresa de múltiples capas TG170

,

Placa de circuito impresa de múltiples capas 8L

,

Oro de la inmersión PWB de 8 capas
Deja un mensaje
Descripción de producto

Línea impresa de múltiples capas placa de circuito de múltiples capas del tablero de la placa de circuito 10L pequeña del control TG170 de la impedancia del espacio



PWB de 8 capas con la pequeña línea espacio



Capas máximas: 32layer (la capa ≥20 necesita revisar)

Tamaño máximo del panel del final: 740* 500 milímetro (>600 milímetro necesita revisar)

Tamaño mínimo del panel del final: 5 * 5m m
Material del PWB: Pi +FR4, FR4, Rogers
Grueso del PWB: 0.2~4.0m m (<0.2 milímetro, >4 milímetro necesita revisar) (el ≤ 0.6m m del grueso del tablero, no solicitan superficie de HASL)

grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado



Arco y torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar)

Agujero de taladro mínimo de HDI: 0.08-0.10M M
Pista/hueco del PWB: 3mil (0.075m m)
Esquema del PWB: Routing/V-CUT/Punching

Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

Agujeros de relleno de la máscara de la soldadura: 0.1-0.5m m

El color de la máscara de la soldadura: verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc
Serigrafía del PWB: Blanco, negro y como su petición

Grueso de la máscara de Peelable: 500-1000um
Película de la oxidación de OSP: 0.2-0.5um



Cuenta de la capa de la placa de circuito: 8L Lamina de la placa de circuito: FR4 TG180
Cobre de la capa densamente: 1/1/1/2/2/1/1/1oz Grueso del tablero: 1.6M M
El tamaño más pequeño del agujero: 0.20m m La pista más pequeña/hueco del PWB: 3/3mil
Color de la máscara de la soldadura: Verde Color de la pantalla de seda: Blanco
La superficie del PWB acabó: Oro de la inmersión Perfil del tablero: Routing/V-CUT/Punching
Uso del tablero del PWB: productos digitales
Petición del requisito especial: pequeña línea espacio y hueco: 3/3mil//impedance control/BGA

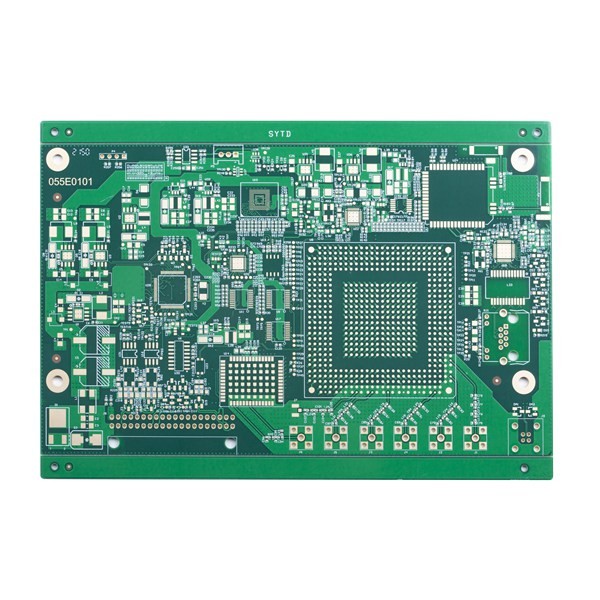

TG170 línea impresa de múltiples capas control del tablero de la placa de circuito 8L pequeña de la impedancia del espacio 0TG170 línea impresa de múltiples capas control del tablero de la placa de circuito 8L pequeña de la impedancia del espacio 1





FAQ:

Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.



Q2: ¿Qué clase de formato de archivo del PWB puede usted aceptar para la producción?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB+ (.TGZ)



Q3: ¿Es mi PWB archiva seguro cuando los someto a usted para fabricar?
: Respetamos los derechos reservados del cliente y nunca fabricaremos el PWB para algún otro con sus ficheros a menos que recibamos el permiso escrito de su lado, ni compartiremos estos ficheros con cualquier otra tercer persona. Y podríamos firmar NDA con el cliente en caso de necesidad.



Q4: ¿Si no tenemos ningún fichero del PWB/fichero de Gerber, tenga solamente la muestra del PWB, puede usted producirla para mí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.



Q5: ¿Cuál es su plazo de ejecución estándar para el PWB?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables



Q6: ¿Qué pago usted acepta?
: Transferencia bancaria (T/T) o carta (L/C) o Paypal (solamente para el pequeño valor menos que 500usd)
