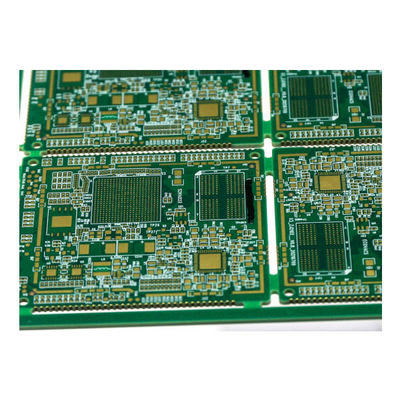

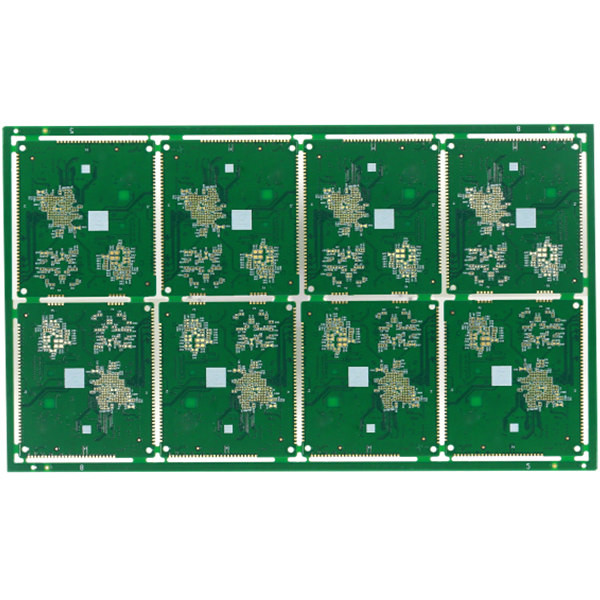

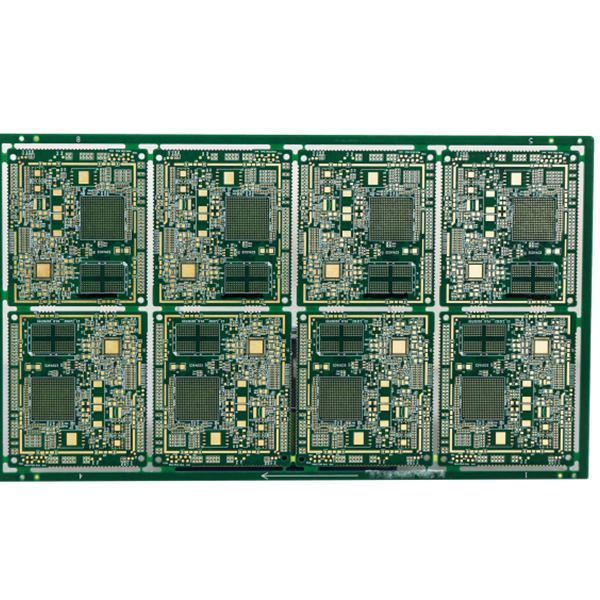

PWB impreso de múltiples capas rígido del final de la placa de circuito FR4 TG150 Enig del medio agujero

PWB impreso de múltiples capas rígido del final de la placa de circuito FR4 TG150 Enig del medio agujero

Tablero impreso rígido impreso de múltiples capas del circuito integrado del tablero del PWB Cicuit del medio agujero de la placa de circuito

Placa de circuito impresa de múltiples capas rígida FR4

Podemos hacer los tableros máximos 32layer, pero si la capa del tablero es 20L o más que 20L, necesitaremos revisarlo al principio.

El tamaño máximo del panel que podemos hacer es 740* 500 milímetros, pero si el tamaño del panel es más grande de 600m m, nosotros necesitará revisarlo al principio.  Y el tamaño mínimo del panel que podemos hacer es 5*5m m.

Los materiales del PWB incluyen pi +FR4, FR4, Rogers, alto material del TG, material de anti-CAF y así sucesivamente.

La capacidad del grueso del PWB es a partir 0.2m m a 4.0m m (si el ≤ 0.6m m, él del grueso del tablero no solicita el tratamiento de superficie de HASL). Y si el grueso del tablero menos de 0.2m m, o más grande de 4m m, él necesita ser revisado al principio.


El grueso de cobre del cobre bajo interno y externo es 0.3/0.5oz mínimo, 3oz máximo.

El tamaño más pequeño del agujero es 0.15m m, si el tamaño del agujero es más pequeño de 0.15m m, nosotros necesitará revisarlo al principio.

El grueso estándar de la máscara de la soldadura es 15-20um.

Los colores de la máscara de la soldadura incluyen el verde verde, mate, negro azul, negro, mate azul, mate, amarillo, rojo, blanco, y así sucesivamente.

Los colores de la serigrafía incluyen blanco, negro y como petición del cliente.
