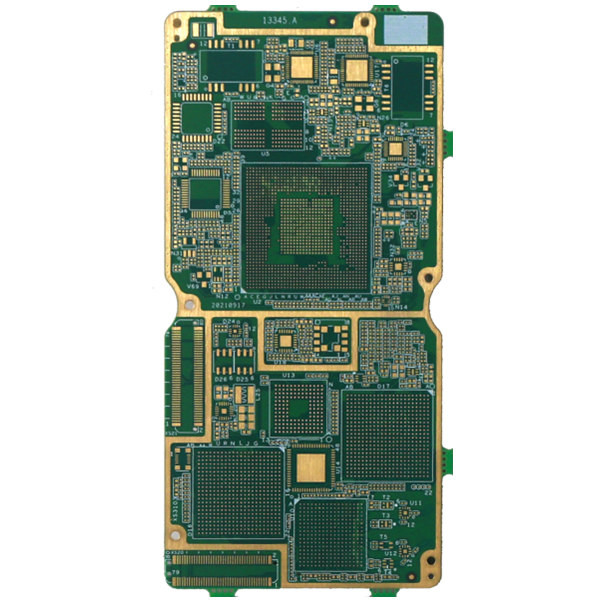

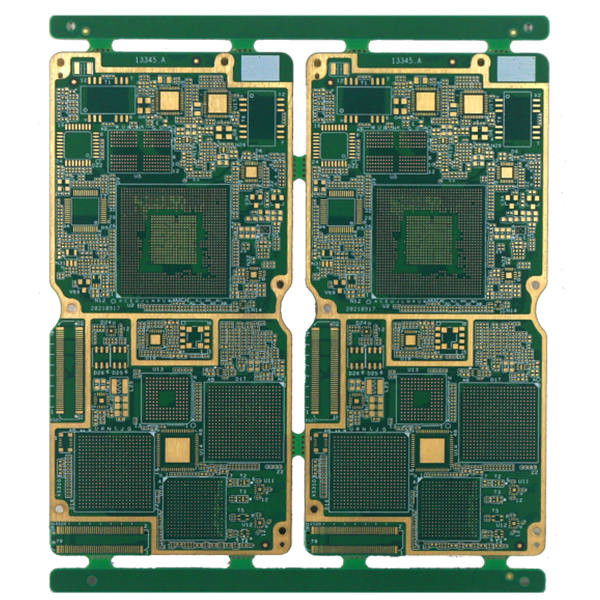

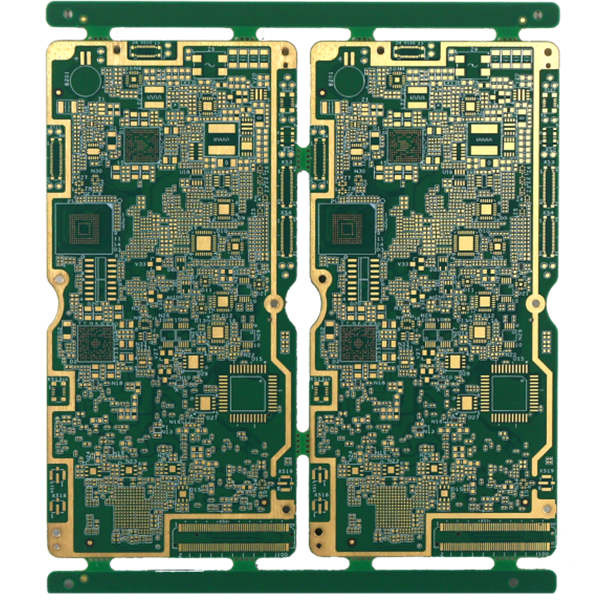

ENIG 2u 6 máscara verde impresa de múltiples capas de la soldadura de la placa de circuito 2.4m m de la capa
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | Huashengxin Circuit Limited |
| Certificación | UL ,ISO 9001 |
| Número de modelo | PCB multicapa |
| Cantidad de orden mínima | 1pcs |
| Precio | Negotiable |
| Detalles de empaquetado | Envasado al vacío |
| Tiempo de entrega | El 24H más rápido para el tablero 2L y 4L |
| Condiciones de pago | T/T |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Nombre de producto | PCB multicapa | Materia prima | TG170, FR4 + Rogers |
|---|---|---|---|
| Capa y espesor | 6L, 2,4 mm | Grueso del cobre del PWB | 2/2/2/2/2/2OZ |
| Máscara de la soldadura del PWB | Verde | Color de la leyenda | Blanco |
| Tratamiento superficial | ENIG 2U” | Petición especial | Agujero tapado con resina y borde de revestimiento |
| Alta luz | Placa de circuito impresa de múltiples capas de ENIG 2u,placa de circuito impresa de múltiples capas de 2.4m m,PWB de múltiples capas diy de 2.4m m |
||
Descripción de producto
ENIG 2u 6 máscara verde impresa de múltiples capas de la soldadura de la placa de circuito 2.4m m de la capa
Asamblea impresa de encargo impresa placa de circuito impresa de múltiples capas del PWB de la placa de circuito de la asamblea de la placa de circuito
placa de circuito impresa rígida 6L
Las capas máximas son 32layer, necesitan revisar si la capa ≥20.
El tamaño máximo del panel del final es 740* 500 milímetros, pero si >600 milímetro, necesita revisar al tablero al principio.
El tamaño mínimo del panel es 5 * 5m m.
Las materias primas del PWB incluyen pi +FR4, FR4, Rogers, materiales Halógeno-libres, altos del TG y así sucesivamente.
La capacidad del grueso del PWB es a partir 0.2~4.0m m, si grueso menos de 0,2 milímetros, o más de 4 milímetros, las necesidades de revisar.
La capacidad del grueso del cobre del PWB es H~5oz. Si más que 5oz, necesitan revisar.
La tolerancia del arco y de la torsión es 0,075%.
El tamaño mínimo del agujero es 0.15m m, si perfora tamaño menos de 0.15m m, necesitarán confirmar.
El tamaño máximo del agujero es 6.0m m, si tamaño del agujero más de 6m m, necesitarán utilizar moler para agrandar los agujeros.
Espacio mínimo en la capa interna (unilateral): 4~8L (incluya): muestra: 4 milipulgada; pequeño volumen: 4,5 milipulgada;
8~12L (incluya): muestra: 5 milipulgada; pequeño volumen: 5,5 milipulgada
12~18L (incluya): muestra: 6 milipulgada; pequeño volumen: 6,5 milipulgada
Color de la máscara de la soldadura del PWB: Verde del verde, de Matt, azul azul, de Matt, negro, Matt negro, amarillo, rojo, blanco, etc
Color de la serigrafía del PWB: Blanco, negro, etc
Superficie del PWB: HASL sin plomo, ENIG, Sn de la inmersión, OSP, ENIG selectivo + OSP, plata de la inmersión, ENEPIG, finger del oro, etc.
| Capa del PWB | placa de circuito impresa rígida 6L |
| Superficie del PWB | ENIG 2U |
| Material del PWB | FR4, TG170+ Rogers |
| Grueso del PWB | 2.4m m acabaron |
| Tamaño mínimo del agujero | 0.25m m |
| Máscara de la soldadura del PWB | Verde |
| Leyenda del PWB | Blanco |
| Cobre del PWB | 2/2/2/2/2/2oz acabó |
| Petición especial | Agujero tapado de la resina y borde de la galjanoplastia, mucho BGAs |
| Uso |
Comunicaciones, industria/comsumer electrónico. |
FAQ:
1. ¿Qué servicio puede usted proporcionar?
Placa de circuito impresa, asamblea de circuito impreso, orden rápido del prototipo
2. ¿Cómo rápidamente está su plazo de ejecución?
Tablero lo más rápidamente posible tablero rígido WDs, 2L y 4L el 24H más rápido de 3 de HDI
3. ¿Cómo conseguir la cita rápida?
Proporcione por favor el fichero del gerber y a los detalles del tablero (capa incluyendo, grueso del tablero, el grueso de cobre, el tratamiento superficial, máscara y color de la serigrafía, petición especial de la soldadura si, cantidad de la demanda, los etc)
Muestra:
| Capa del PWB | 4L |
| Superficie del PWB | ENIG |
| Material del PWB | FR4, TG135 |
| grueso de cobre acabado | 2/2/2/2oz |
| color de la máscara de la soldadura | Lado doble, rojo |
| Serigrafía | Lado doble, negro |
| Cantidad | 1000pcs, 2 semanas |
¿las condiciones de pago 4.What le hacen tienen?
T/T
