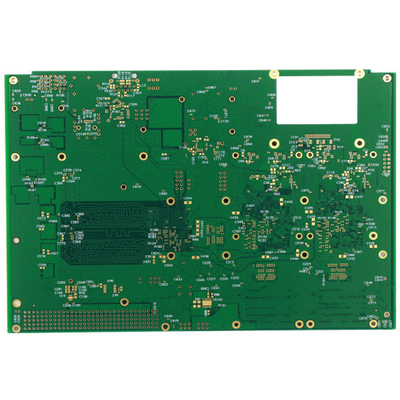

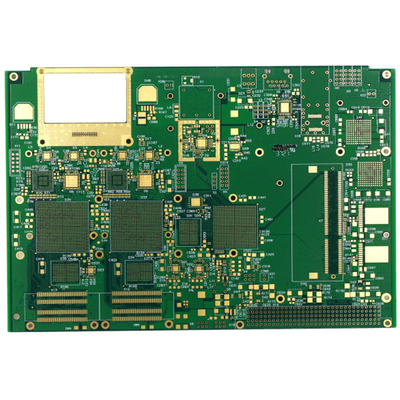

Prototipo rígido de múltiples capas FR4 TG170 2.4m m del PWB de la flexión de la máscara verde de la soldadura

Prototipo rígido de múltiples capas FR4 TG170 2.4m m del PWB de la flexión de la máscara verde de la soldadura

El PWB impreso de múltiples capas de la placa de circuito imprimió placa de circuito de la placa de circuito del prototipo de la asamblea de la placa de circuito la sola

Tablero rígido del PWB del circuito impreso FR4

Capa acabada del tablero del PWB: De 1L a 32L (necesita revisar si capa más que 20L)

Tamaño máximo del panel: 740* 500 milímetros (necesita revisar si tamaño más de 600 milímetros)

Tamaño mínimo del panel: 5 * 5m m
Materia prima del PWB: FR4, Rogers, ISOLA, alto TG, material de Halogenfree, etc
Grueso acabado: 0.2~4.0m m

Grueso del cobre del PWB: H~5oz

Arco y torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m

Agujero de taladro mínimo de HDI: 0.08-0.10M M
Pista/hueco del PWB: 3mil (0.075m m)
Esquema del PWB: Routing/V-CUT/Punching

Máscara de la soldadura del PWB: Verde, rojo, azul, blanco, negro, amarillo y como su petición
Serigrafía del PWB: Blanco, negro y como su petición
Superficie del PWB: HASL sin plomo, oro de la inmersión, lata de la inmersión, OSP, ENIG + OSP, plata de la inmersión, ENEPIG, finger del oro

Tolerancia de la impedancia: ±5Ω (<50>
