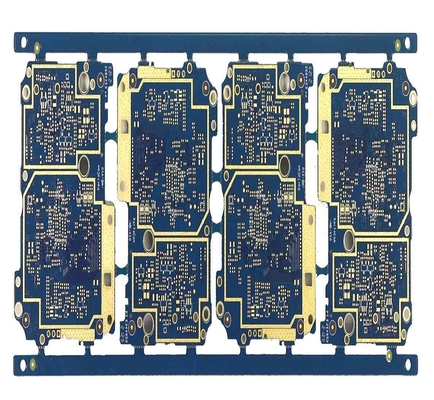

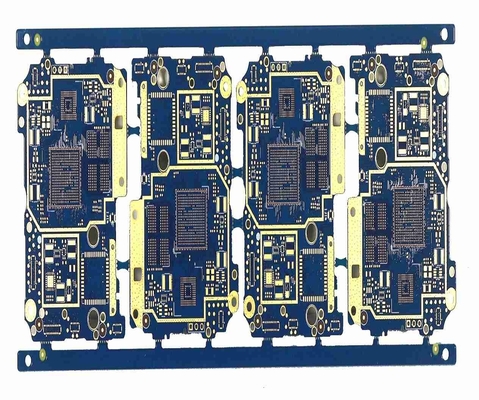

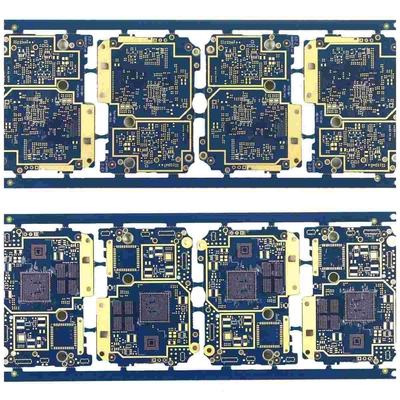

Placa de circuito impresa de múltiples capas 1OZ 4 máscara azul de múltiples capas de la soldadura del PWB FR4 TG170 de la capa

  • Multilayer Printed Circuit Board 1OZ 4 Layer Multilayer Pcb FR4 TG170 Blue Solder Mask
  • Multilayer Printed Circuit Board 1OZ 4 Layer Multilayer Pcb FR4 TG170 Blue Solder Mask
  • Multilayer Printed Circuit Board 1OZ 4 Layer Multilayer Pcb FR4 TG170 Blue Solder Mask
Lugar de origen CHINA
Nombre de la marca Huashengxin Circuit Limited
Certificación UL ,ISO 9001
Número de modelo 4L imprimió a la placa de circuito
Cantidad de orden mínima 1pcs
Precio Negotiable
Detalles de empaquetado Envasado al vacío
Tiempo de entrega El 24H más rápido para el tablero 2L y 4L
Condiciones de pago T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre de producto tablero del PWB 4L Material FR4, TG170
Capa del PWB 4L Grueso del tablero 1.2m m
Grueso de cobre acabado 1/1/1/1OZ Color de la máscara de la soldadura azul
Color de serigrafía Blanco Petición especial agujero tapado y galjanoplastia de la resina encima
Alta luz

PWB flexible de múltiples capas 1OZ

,

PWB flexible de múltiples capas TG170

,

Circuitos de múltiples capas de FR4 TG170
Deja un mensaje
Descripción de producto

Placa de circuito impresa de múltiples capas 1OZ 4 máscara azul de múltiples capas de la soldadura del PWB FR4 TG170 de la capa



4L tablero del circuito impreso Board/PCB



Capas máximas: 32layer (la capa ≥20 necesita revisar)

Tamaño máximo del panel del final: 740* 500 milímetro (>600 milímetro necesita revisar)

Tamaño mínimo del panel del final: 5 * 5m m

Agujero de taladro mínimo: 0.15m m (<0.15 milímetro necesita revisar)

Agujero de taladro mínimo de HDI: 0.08-0.10M M

Relación de aspecto: 15:1 (el >12:1 necesita revisar)

Grueso del tablero: 0.2~4.0m m (<0.2 milímetro, >4 milímetro necesita revisar)

Grueso de cobre: Layer≤ interno 6 onza (≥5 onza para 4L, ≥4OZ para 6L, ≥3OZfor 8L y arriba será revisado)

Copper≤ externo 10 onza de la capa (≥5 la onza necesita revisar)

Cobre en el holes≤ 5 onza (≥1 onza necesita revisar

Espacio mínimo en la capa interna (unilateral):  4~8L (incluya): muestra: 4 milipulgada; pequeño       volumen: 4,5 milipulgada;

8~12L (incluya): muestra: 5 milipulgada; pequeño       volumen: 5,5 milipulgada

12~18L (incluya): muestra: 6 milipulgada; pequeño    volumen: 6,5 milipulgada






Capa del PWB 4L
Superficie del PWB IF-HASL
Material del PWB FR4, TG170
Grueso del PWB 1.2m m
Cobre acabado 1/1/1/1oz
Agujero mínimo 0,25
Esquema del PWB Encaminamiento
Máscara de la soldadura del PWB Azul
Serigrafía del PWB Blanco
Petición especial agujero tapado y galjanoplastia de la resina encima



Placa de circuito impresa de múltiples capas 1OZ 4 máscara azul de múltiples capas de la soldadura del PWB FR4 TG170 de la capa 0Placa de circuito impresa de múltiples capas 1OZ 4 máscara azul de múltiples capas de la soldadura del PWB FR4 TG170 de la capa 1







FAQ:

1. ¿Qué servicio puede usted proporcionar?

Placa de circuito impresa, asamblea de circuito impreso, orden rápido del prototipo



2. ¿Cómo rápidamente está su plazo de ejecución?

Tablero lo más rápidamente posible tablero rígido WDs, 2L y 4L el 24H más rápido de 3 de HDI





3. ¿Cómo conseguir la cita rápida?

Proporcione por favor el fichero del gerber y a los detalles del tablero (capa incluyendo, grueso del tablero, el grueso de cobre, el tratamiento superficial, máscara y color de la serigrafía, petición especial de la soldadura si, cantidad de la demanda, los etc)

Muestra:

Capa del PWB 4L
Superficie del PWB ENIG
Material del PWB FR4, TG135
grueso de cobre acabado 2/2/2/2oz
color de la máscara de la soldadura Lado doble, rojo
Serigrafía Lado doble, negro
Cantidad 1000pcs, 2 semanas



¿las condiciones de pago 4.What le hacen tienen?

T/T
