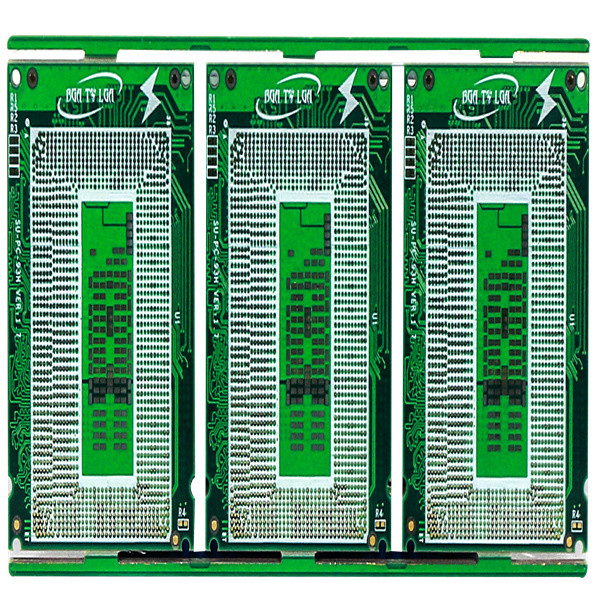

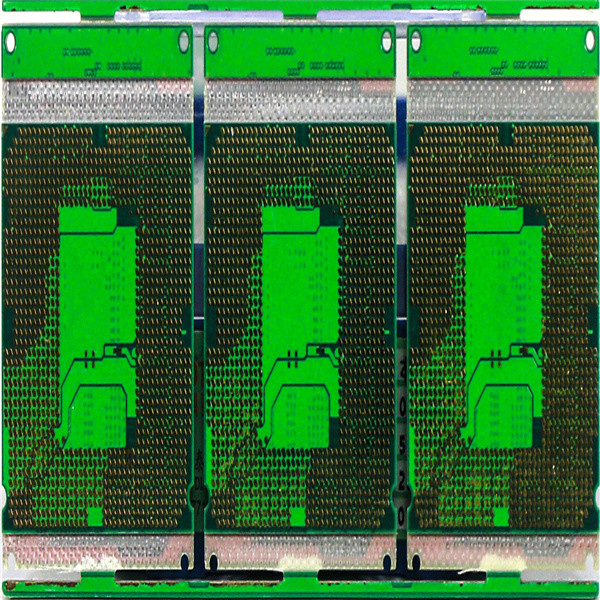

La capa multi de HASL FR4 TG170 imprimió a la placa de circuito PWB de 8 capas
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Capa del PWB | tablero 8L | Marterial | FR4, TG170 |
|---|---|---|---|
| Superficie del PWB | HASL | Máscara de la soldadura | Color verde para el lado doble |
| Uso | Comsumer electrónico | plazo de ejecución | El 24H más rápido para 2L y 4L |
| Alta luz | Placa de circuito impresa capa multi TG170,Placa de circuito impresa capa multi de HASL,FR4 TG170 PWB de 8 capas |
||
Descripción de producto
La capa multi de HASL FR4 TG170 imprimió a la placa de circuito PWB de 8 capas
La placa de circuito multi impresa de múltiples capas FR4 de la capa de la placa de circuito imprimió a placas de circuito impresas rígidas de la placa de circuito
Placa de circuito impresa de múltiples capas
Capas máximas: 32layer (la capa ≥20 necesita revisar)
Tamaño máximo del panel del final: 740* 500 milímetro (>600 milímetro necesita revisar)
Tamaño mínimo del panel del final: 5 * 5m m
Material del PWB: Pi +FR4, FR4, Rogers
Grueso del PWB: 0.2~4.0m m (<0.2 milímetro, >4 milímetro necesita revisar) (el ≤ 0.6m m del grueso del tablero, no solicitan superficie de HASL)
grueso de cobre del cobre bajo interno y externo: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado
Arco y torsión: 0,075%
Tamaño mínimo del agujero: 0.15m m (<0.15 milímetro necesita revisar)
Agujero de taladro mínimo de HDI: 0.08-0.10M M
Pista/hueco del PWB: 3mil (0.075m m)
Esquema del PWB: Routing/V-CUT/Punching
Grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um
Anchura mínima del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil
Agujeros de relleno de la máscara de la soldadura: 0.1-0.5m m
El color de la máscara de la soldadura: verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc
Serigrafía del PWB: Blanco, negro y como su petición
Grueso de la máscara de Peelable: 500-1000um
Película de la oxidación de OSP: 0.2-0.5um
| Capa del PWB | 8L |
| Superficie del PWB | HASL |
| Material del PWB | FR4, TG170 |
| Grueso del PWB | 1,6 |
| Tamaño mínimo del agujero | 0.25m m |
| Pista/hueco del PWB: | 4mil |
| Esquema del PWB |
Encaminamiento y V-CUT |
| Máscara de la soldadura del PWB | Verde |
| Serigrafía del PWB | Blanco |
| Uso | Comsumer electrónico |
| Plazo de ejecución | El 24H más rápido para 2L y 4L |
FAQ:
1. ¿Qué servicio puede usted proporcionar?
Fabricación del PWB, asamblea del PWB, prototipo rápido
2. ¿Cómo rápidamente está su plazo de ejecución?
El 24H más rápido para 2L y 4L, 3WDs para el tablero de HDI.
3. ¿Cómo conseguir la cita rápida?
Proporcione por favor el fichero del gerber y a los detalles del tablero (capa incluyendo, grueso del tablero, el grueso de cobre, el tratamiento superficial, máscara y color de la serigrafía, petición especial de la soldadura si, cantidad de la demanda, los etc)
muestra:
| Capa del PWB | 2L |
| Superficie del PWB | IF-HASL |
| Material del PWB | FR4, TG170 |
| Grueso de cobre | 1/1oz acabó |
| Máscara de la soldadura del PWB | Lado doble, verde |
| Serigrafía del PWB | Lado doble, blanco |
| Cantidad | 15pcs, día laborable 15 |
¿las condiciones de pago 4.What le hacen tienen?
Transferencia bancaria (T/T)
