El PWB de la vuelta rápida de BGA sube a la máscara de la soldadura del negro del oro de la inmersión del TG medio FR4

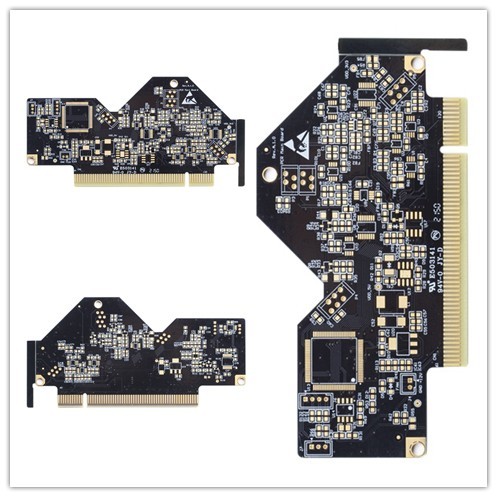

Máscara de soldadura negra Tableros PCB de giro rápido FR4 TG medio

PCB de giro rápido BGA pequeño de 4L

Espesor de cobre de la capacidad de cobre de la base interna y externa: Mín. 0,3/0,5 oz, Máx. 3 oz, avance 4-6 oz

Tolerancia de arco y torsión: 0.075%

mín.tamaño del orificio: 0,15 mm (es necesario revisar el tablero si es más pequeño que 0,15 mm)

Capacidad mínima de perforación HDI: 0,08-0,10 mm
Capacidad de pista/brecha de PCB: 3 mil (0,075 mm)
Método de esquema de PCB: enrutamiento/V-CUT/perforación

Capacidad de espesor de máscara de soldadura: estándar 15-20um;Avanzado: 35um

Capacidad mínima de ancho de puente de máscara de soldadura: verde 4mil, otro color 4.8mil

Capacidad de orificios de llenado de máscara de soldadura: 0,1-0,5 mm

El color de la máscara de soldadura cubre verde, verde mate, azul, azul mate, negro, negro mate, amarillo, rojo, blanco, etc.
La serigrafía de PCB incluye blanco, negro y según su pedido

Características y Beneficios

1. El material estándar industrial de alto TG muestra una excelente confiabilidad térmica;

2. El oro de inmersión garantiza una excelente humectación durante la soldadura de componentes y evita la corrosión del cobre;

3. En casa, el diseño de ingeniería evita que ocurran problemas en la preproducción;

4. ISO9001, ISO14001, IATF16949, ISO13485, certificado UL;

5. Tasa de quejas de clientes: <1%

6. Entrega a tiempo: >98%

7. Prototipo de capacidad de PCB para la capacidad de producción en volumen;

8. PCB HDI multicapa y de cualquier capa;

9. Más de 18 años de experiencia en PCB.

PREGUNTAS MÁS FRECUENTES:

P1: ¿Es usted una fábrica o una empresa comercial?
R: Sí, somos la fábrica, tenemos líneas de producción de PCB de prototipo de giro rápido independientes y líneas de producción de PCB de gran volumen.

q2: ¿Qué hay de la capacidad de producción de su fábrica de PCB?
R: Nuestra capacidad de producción mensual es de 50.000 metros cuadrados/mes y 5000 tipos/mes.

q3:Si no tenemos ningún archivo de PCB/archivo Gerber, solo tenemos la muestra de PCB, ¿pueden producirla por mí?
R: Sí, podemos ayudarlo a clonar la PCB.Simplemente envíenos la PCB de muestra, podríamos clonar el diseño de PCB y resolverlo.

q4:¿Cómo enviará normalmente la PCB?
R: Por lo general, para paquetes pequeños, enviaremos las tablas por DHL, UPS, servicio puerta a puerta de FedEx, podríamos usar su cuenta de envío para hacer el cobro o usar nuestra cuenta para enviar en el plazo de entrega DDU (derechos de importación no pagados).
Para mercancías pesadas de más de 300 kg, podemos enviar sus placas de circuito impreso por barco o por aire para ahorrar costos de flete.Por supuesto, si tiene su propio transportista, es posible que nos comuniquemos con ellos para gestionar su envío.
