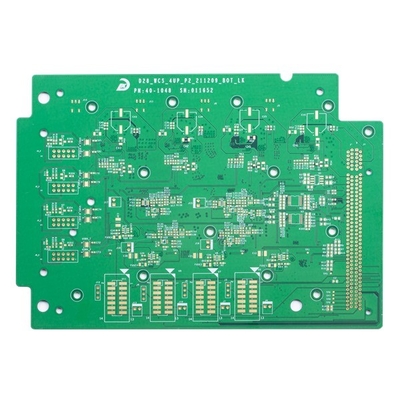

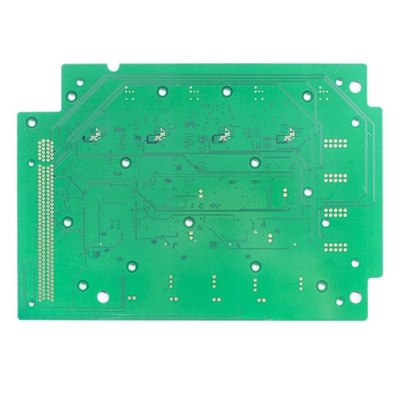

1.6m m FR4 ENIG oro de la inmersión de la máscara de la soldadura del verde de la placa de circuito del PWB de 6 capas

1.6m m FR4 ENIG oro de la inmersión de la máscara de la soldadura del verde de la placa de circuito del PWB de 6 capas

El PWB rápido de la vuelta sube al PWB de ENIG de la máscara de la soldadura del color verde del PWB del agujero del Prensa-ajuste PWB de 6 capas que fabrica orden urgente

PWB rápido de la vuelta del agujero del Prensa-ajuste 6L

Fundado en 2010, el circuito de Shenzhen Huashengxin es fabricante profesional para las placas de circuito impresas. Tableros del PWB de la cubierta 1~32L FR-4 de los productos de Huashengxin, del PWB del IMS, de HDI, tableros de alta frecuencia de PTFE y tableros etc. de la Rígido-flexión. Proporcionamos los servicios de producción rápidos flexibles de la vuelta (12hours a 72 horas), así como el pequeño volumen a la fabricación grande del PWB del volumen. Y nuestros productos se aplican extensamente de la industria de la comunicación, dispositivos de las fuentes de alimentación, redes de ordenadores a la industria aeroespacial.

Las capas máximas son 32layer (la capa ≥20 necesita revisar)

El tamaño máximo del panel del final es 740* 500 milímetros, pero si el lado >600 milímetro del panel, necesita revisar al tablero

El tamaño mínimo del panel del final es 5 * 5m m
El material del PWB incluye pi +FR4, FR4, Rogers, grabado de pistas
La capacidad del grueso del PWB es 0.2~4.0m m (necesidades de revisar cuándo <0>4 milímetros) (y no puede hacer la superficie de HASL con grueso del tablero

Grueso de cobre de la capacidad de cobre baja interna y externa: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Tolerancia del arco y de la torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (necesite revisar al tablero si más pequeño de 0,15 milímetros)

Capacidad mínima del agujero de taladro de HDI: 0.08-0.10M M
Pista del PWB/capacidad del hueco: 3mil (0.075m m)
Método del esquema del PWB: Routing/V-CUT/Punching

Capacidad del grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Capacidad mínima de la anchura del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

Capacidad de relleno de los agujeros de la máscara de la soldadura: 0.1-0.5m m

El color de la máscara de la soldadura cubre verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc
La serigrafía del PWB incluye blanco, negro y como su petición

Capacidad del grueso de la máscara de Peelable: 500-1000um
Película de la oxidación de la capacidad de OSP: 0.2-0.5um

FAQ:
Q1: ¿Cómo puedo conseguir una cita?
: Por favor envíenos el fichero del gerber con el formato Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB y proporcione las cantidades de la demanda. Proporcionaremos la cita por consiguiente.

Q2: ¿Puede usted fabricar el PCBs de un fichero de imagen?
: No. Pero si usted puede enviarnos un PWB de la muestra, podríamos reproducir su diseño y elaborarlo.

Q3: Usted tiene PWB en existencia.
: La mayor parte de los tableros del PWB se modifican para requisitos particulares, y tienen diversos diseños, nosotros los producen según los ficheros del gerber proporcionados por los clientes.

Q4: ¿Qué materiales FR4 usted utiliza generalmente?

: Kingboard, ITEQ, Shengyi…

Q5: ¿Qué clase de manera del envío usted utiliza generalmente?
: Para el pequeño orden del volumen, sugerimos siempre para enviar a los tableros de DHL, UPS, servicio a domicilio de Fedex, podríamos utilizar su cuenta de envío para hacer la colección o para utilizar nuestra cuenta para enviar en condiciones de expedición de DDU (arancel sin pagar).
Y para el orden grande del volumen, ahorrar coste de la carga, sugeriremos para arreglar el envío por el aire o por el mar, por supuesto, si usted tiene su propio promotor y puede proporcionarnos la información, podemos entrarlos en contacto con para arreglar el envío.
