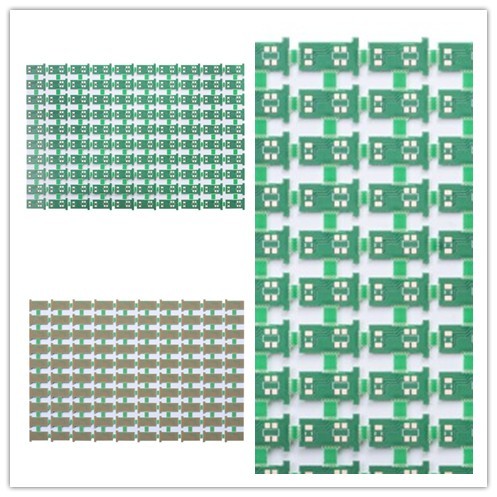

El PWB rápido de la vuelta de 6 capas sube al finger del oro acabó FR4 TG170

El PWB rápido de la vuelta de 6 capas sube al finger del oro acabó FR4 TG170

1, artesanía

Utilice las placas de alta calidad, corte liso. color estable, buen brillo y capa lisa

2, antioxidación, resistencia de la temperatura alta, impermeable

Final de la superficie de la antioxidación para asegurar la resistencia del calor-choque, protección de la humedad para proteger la superficie contra aherrumbrar y la oxidación.

3, ventajas de los tableros del PWB:

Tratamiento extremadamente eficaz de la difusión termal en el esquema del diseño de circuito, de tal modo reduciendo temperatura de funcionamiento del módulo, vida de servicio que extiende, y la mejora de densidad y de confiabilidad de poder.

Capas: 1-32layer, si la capa es 20L o yegua que 20L, necesitará revisar al tablero.

El tamaño máximo del panel del final es 740* 500 milímetros, pero si el lado >600 milímetro del panel, necesita revisarlo.

El tamaño mínimo del panel es 5 * 5m m. Vuelta rápida Flex Pcb rígido

Las materias primas de placas de circuito impresas incluyen FR4, Rogers, materiales Halógeno-libres, altos del TG…

Tiempos ciegos y enterrados de la prensa de la laminación de los agujeros: Prensa con la misma base ≤3times (necesidades de las épocas >3 de revisar)

La capacidad del grueso del PWB es a partir 0.2~4.0m m, si el grueso es menos de 0,2 milímetros, o más de 4 milímetros, necesitarán revisarlo al principio.

Capacidad del grueso del cobre del PWB: Layer≤ interno 6 onzas (solamente el grueso de cobre ≥5 onza para 4L, ≥4OZ para 6L, ≥3OZfor 8L y arriba será revisado)
Cobre externo de la capa: ≤ 10 onza (≥5 onza necesita revisar)

La tolerancia del arco y de la torsión es 0,075%.

Tamaño mínimo del agujero: 1) si grueso ≤2.0mm, tamaño mínimo 0.20m m del tablero del agujero. Si tablero thickness>2.0mm, tamaño mínimo del agujero: aspecto ratio≤10 (para la broca)
2) si tablero thickness≤0.8mm, tamaño mínimo 0.10m m del agujero. Si tablero thickness≤1.2mm, tamaño mínimo 0.15m m del agujero

Color de la máscara de la soldadura: Verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, y como su petición.

Color de la serigrafía: Blanco, negro y como su petición

Superficie acabada: HASL, IF-HASL, ENIG, Sn de la inmersión, OSP, ENIG selectivo + OSP, plata de la inmersión, ENEPIG, plateando el oro duro, el etc.

FAQ:

Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.

Q2: ¿Qué clase de formato de archivo del PWB puede usted aceptar para la producción?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB+ (.TGZ)

Q3: ¿Es mi PWB archiva seguro cuando los someto a usted para fabricar?
: Respetamos los derechos reservados del cliente y nunca fabricaremos el PWB para algún otro con sus ficheros a menos que recibamos el permiso escrito de su lado, ni compartiremos estos ficheros con cualquier otra tercer persona. Y podríamos firmar NDA con el cliente en caso de necesidad.

Q4: ¿Si no tenemos ningún fichero del PWB/fichero de Gerber, tenga solamente la muestra del PWB, puede usted producirla para mí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.
