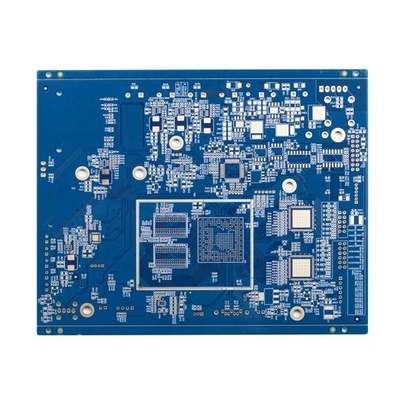

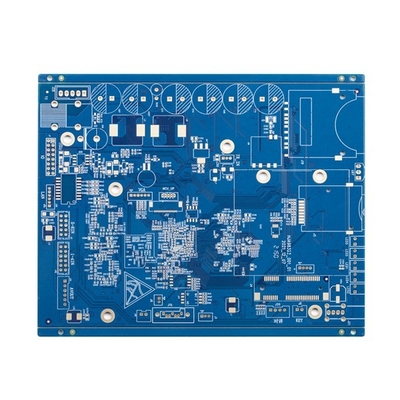

Prototipos rápidos 4.8mil 1.6m m de los tableros del PWB de la vuelta de la máscara azul de la soldadura

Prototipos rápidos 4.8mil 1.6m m de los tableros del PWB de la vuelta de la máscara azul de la soldadura

El PWB rápido de la vuelta sube a prototipos rápidos de la máscara azul de la soldadura de los dispositivos de comunicación del control de la impedancia

el control de la impedancia 4L rápidamente da vuelta a la placa de circuito impresa

Las capas máximas son 32layer (la capa ≥20 necesita revisar)

El tamaño máximo del panel del final es 740* 500 milímetros, pero si el lado >600 milímetro del panel, necesita revisar al tablero

El tamaño mínimo del panel del final es 5 * 5m m
El material del PWB incluye pi +FR4, FR4, Rogers, grabado de pistas
La capacidad del grueso del PWB es 0.2~4.0m m (necesidades de revisar cuándo <0>4 milímetros) (y no puede hacer la superficie de HASL con grueso del tablero

Grueso de cobre de la capacidad de cobre baja interna y externa: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Tolerancia del arco y de la torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (necesite revisar al tablero si más pequeño de 0,15 milímetros)

Capacidad mínima del agujero de taladro de HDI: 0.08-0.10M M
Pista del PWB/capacidad del hueco: 3mil (0.075m m)
Método del esquema del PWB: Routing/V-CUT/Punching

Capacidad del grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Capacidad mínima de la anchura del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

Capacidad de relleno de los agujeros de la máscara de la soldadura: 0.1-0.5m m

El color de la máscara de la soldadura cubre verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc
La serigrafía del PWB incluye blanco, negro y como su petición

Capacidad del grueso de la máscara de Peelable: 500-1000um
Película de la oxidación de la capacidad de OSP: 0.2-0.5um

FAQ:

Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.

Q2: ¿Qué clase de formato de archivo del PWB puede usted aceptar para la producción?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB+ (.TGZ)

Q3: ¿Es mi PWB archiva seguro cuando los someto a usted para fabricar?
: Respetamos los derechos reservados del cliente y nunca fabricaremos el PWB para algún otro con sus ficheros a menos que recibamos el permiso escrito de su lado, ni compartiremos estos ficheros con cualquier otra tercer persona. Y podríamos firmar NDA con el cliente en caso de necesidad.

Q4: ¿Si no tenemos ningún fichero del PWB/fichero de Gerber, tenga solamente la muestra del PWB, puede usted producirla para mí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.

Q5: ¿Cuál es su plazo de ejecución estándar para el PWB?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables

Q6: ¿Qué pago usted acepta?
: Transferencia bancaria (T/T) o carta (L/C) o Paypal (solamente para el pequeño valor menos que 500usd)
