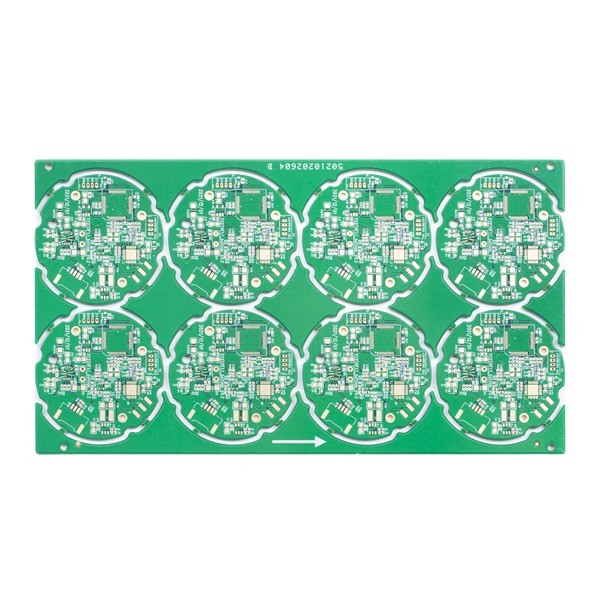

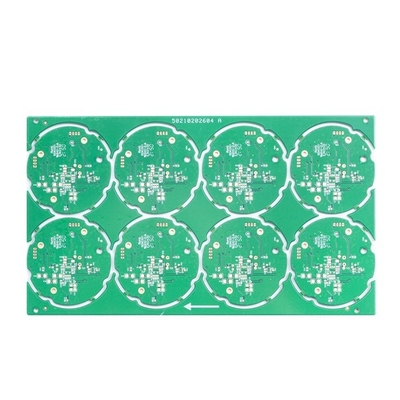

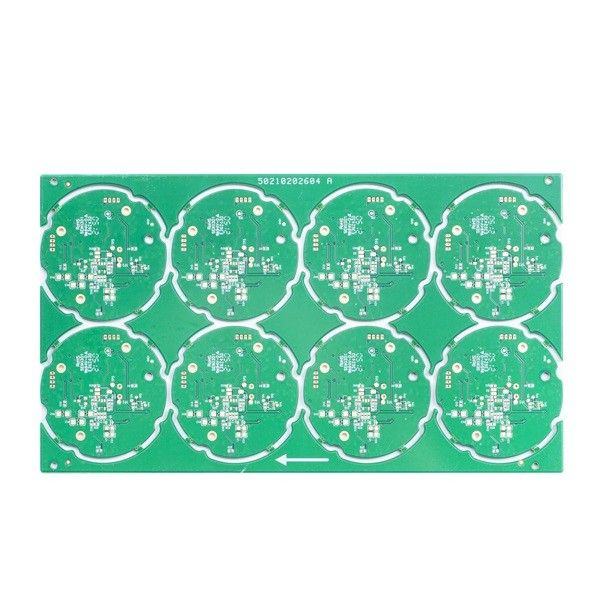

Alto PWB rápido impreso rígido de la vuelta de las placas de circuito FR4 TG170 1.6m m del TG

Alto PWB rápido impreso rígido de la vuelta de las placas de circuito FR4 TG170 1.6m m del TG

El PWB rápido de la vuelta sube al alto tablero rápido del PWB de la vuelta del TG que fabrica la fabricación impresa de la placa de circuito

placa de circuito impresa alta TG vuelta de 4L rápida

El circuito de HSX cubre un área de la producción total de 10.000 metros cuadrados, la emplea sobre 350 trabajadores, y produce más que más de 5.000 tipos del PWB cada mes. Nuestros productos son ampliamente utilizados en muchas industrias, comunicaciones, fuentes de alimentación, redes de ordenadores, productos digitales, control industrial, ciencia y educación, aparatos médicos, y espacio aéreo, etc.

Las capas máximas son 32layer (la capa ≥20 necesita revisar)

El tamaño máximo del panel del final es 740* 500 milímetros, pero si el lado >600 milímetro del panel, necesita revisar al tablero

El tamaño mínimo del panel del final es 5 * 5m m

El material del PWB incluye pi +FR4, FR4, Rogers, grabado de pistas

La capacidad del grueso del PWB es 0.2~4.0m m (necesidades de revisar cuándo <0>4 milímetros) (y no puede hacer la superficie de HASL con grueso del tablero

Grueso de cobre de la capacidad de cobre baja interna y externa: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Tolerancia del arco y de la torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (necesite revisar al tablero si más pequeño de 0,15 milímetros)

Capacidad mínima del agujero de taladro de HDI: 0.08-0.10M M

Pista del PWB/capacidad del hueco: 3mil (0.075m m)

Método del esquema del PWB: Routing/V-CUT/Punching

Capacidad del grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Capacidad mínima de la anchura del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

Capacidad de relleno de los agujeros de la máscara de la soldadura: 0.1-0.5m m

El color de la máscara de la soldadura cubre verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc

La serigrafía del PWB incluye blanco, negro y como su petición

Capacidad del grueso de la máscara de Peelable: 500-1000um

Película de la oxidación de la capacidad de OSP: 0.2-0.5um

Las ventajas del circuito de HSX:

1)PWB profesional de la fabricación durante 10 años

2)Colocación de gama alta, cadena de producción profesional

3)Tecnología de fabricación estable y madura

4)Alta garantía de calidad de la confiabilidad

5)Sistema de servicio de mercado completo

6)Respuesta rápida, entrega rápida

FAQ:
Q1: ¿Cómo puedo conseguir una cita?
: Por favor envíenos el fichero del gerber con el formato Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB y proporcione las cantidades de la demanda. Proporcionaremos la cita por consiguiente.

Q2: ¿Puede usted fabricar el PCBs de un fichero de imagen?
: No. Pero si usted puede enviarnos un PWB de la muestra, podríamos reproducir su diseño y elaborarlo.

Q3: Usted tiene PWB en existencia.
: La mayor parte de los tableros del PWB se modifican para requisitos particulares, y tienen diversos diseños, nosotros los producen según los ficheros del gerber proporcionados por los clientes.

Q4: ¿Qué materiales FR4 usted utiliza generalmente?

: Kingboard, ITEQ, Shengyi…

Q5: ¿Qué clase de manera del envío usted utiliza generalmente?
: Para el pequeño orden del volumen, sugerimos siempre para enviar a los tableros de DHL, UPS, servicio a domicilio de Fedex, podríamos utilizar su cuenta de envío para hacer la colección o para utilizar nuestra cuenta para enviar en condiciones de expedición de DDU (arancel sin pagar).
Y para el orden grande del volumen, ahorrar coste de la carga, sugeriremos para arreglar el envío por el aire o por el mar, por supuesto, si usted tiene su propio promotor y puede proporcionarnos la información, podemos entrarlos en contacto con para arreglar el envío.
