La soldadura azul resiste aprisa da vuelta a la fabricación FR4 IT180 TG180 de los tableros del PWB

La soldadura azul resiste aprisa da vuelta a la fabricación FR4 IT180 TG180 de los tableros del PWB

El PWB rápido de la vuelta sube a la soldadura azul resiste aprisa da vuelta fabricación al PWB de la fabricación y de la asamblea del PWB de los fabricantes del PWB

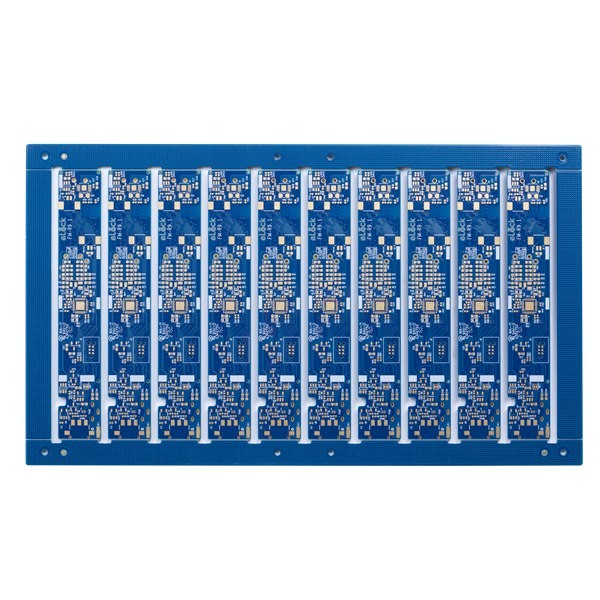

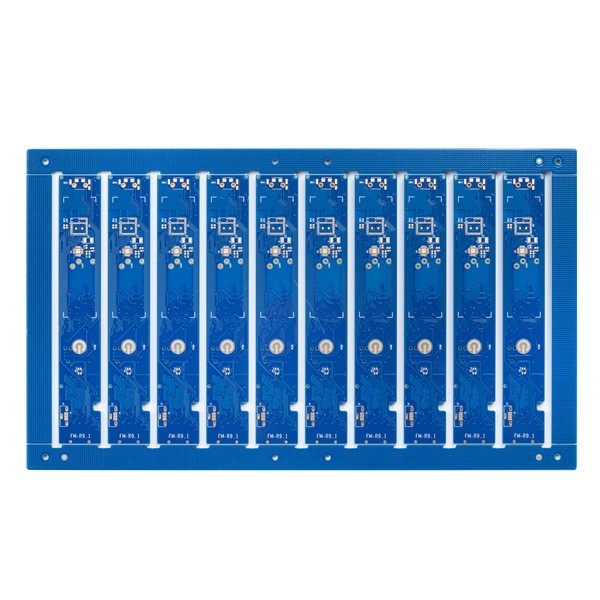

tablero azul rápido de la máscara de la soldadura de 4L TG180

El circuito de HSX cubre un área de la producción total de 10.000 metros cuadrados, la emplea sobre 350 trabajadores, y produce más que más de 5.000 tipos del PWB cada mes. Nuestros productos son ampliamente utilizados en muchas industrias, comunicaciones, fuentes de alimentación, redes de ordenadores, productos digitales, control industrial, ciencia y educación, aparatos médicos, y espacio aéreo, etc.

Las capas máximas son 32layer (la capa ≥20 necesita revisar)

El tamaño máximo del panel del final es 740* 500 milímetros, pero si el lado >600 milímetro del panel, necesita revisar al tablero

El tamaño mínimo del panel del final es 5 * 5m m

El material del PWB incluye pi +FR4, FR4, Rogers, grabado de pistas

La capacidad del grueso del PWB es 0.2~4.0m m (necesidades de revisar cuándo <0>4 milímetros) (y no puede hacer la superficie de HASL con grueso del tablero

Grueso de cobre de la capacidad de cobre baja interna y externa: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Tolerancia del arco y de la torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (necesite revisar al tablero si más pequeño de 0,15 milímetros)

Capacidad mínima del agujero de taladro de HDI: 0.08-0.10M M

Pista del PWB/capacidad del hueco: 3mil (0.075m m)

Método del esquema del PWB: Routing/V-CUT/Punching

Capacidad del grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Capacidad mínima de la anchura del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

Capacidad de relleno de los agujeros de la máscara de la soldadura: 0.1-0.5m m

El color de la máscara de la soldadura cubre verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc

La serigrafía del PWB incluye blanco, negro y como su petición

Capacidad del grueso de la máscara de Peelable: 500-1000um

Película de la oxidación de la capacidad de OSP: 0.2-0.5um

Las ventajas del circuito de HSX:

1)PWB profesional de la fabricación durante 10 años

2)Colocación de gama alta, cadena de producción profesional

3)Tecnología de fabricación estable y madura

4)Alta garantía de calidad de la confiabilidad

5)Sistema de servicio de mercado completo

6)Respuesta rápida, entrega rápida

FAQ:

Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.

Q2: ¿Cómo sobre su capacidad de producción de la fábrica del PWB?
: Nuestra capacidad de producción mensual es 50.000 metros cuadrados/mes y 5000types/month.

Q3: ¿Si no tenemos ningún fichero del PWB/fichero de Gerber, tenga solamente la muestra del PWB, puede usted producirla para mí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.

Q4: ¿Cómo usted enviará generalmente el PWB?
: Generalmente para los pequeños paquetes, enviaremos a los tableros de DHL, UPS, servicio a domicilio de Fedex, podríamos utilizar su cuenta de envío para hacer la colección o para utilizar nuestra cuenta para enviar en condiciones de expedición de DDU (arancel sin pagar).
Para las mercancías pesadas más que 300kg, podemos enviar sus tableros del PWB en nave o por el aire para ahorrar coste de la carga. Por supuesto, si usted tiene su propio promotor, podemos entrarlos en contacto con para tratar de su envío.

Q5: ¿Cuál es su plazo de ejecución estándar para la producción?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables
