El PWB rápido de la vuelta de FR4 BGA sube 6 a la máscara de la soldadura del verde de la capa 8mil área grande del Au

Máscara rápida de la soldadura del verde de la capa 8mil de los tableros 6 del PWB de la vuelta de FR4 BGA área grande del Au

El PWB rápido de la vuelta sube a orden rápida de la muestra del Au del producto de Digitaces del área del pequeño BGA orden masivo RÁPIDO grande del volumen

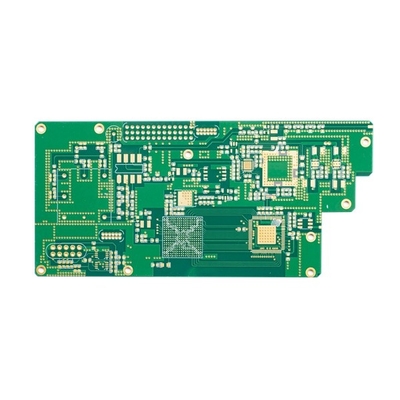

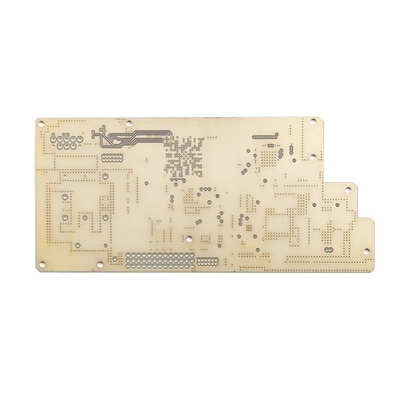

PWB rápido de la vuelta de 6 capas con área grande del Au

Las ventajas del circuito de H SX:

1)PWB profesional de la fabricación durante 10 años

2) Colocación de gama alta, cadena de producción profesional

3) Tecnología de fabricación estable y madura

4) Alta garantía de calidad de la confiabilidad

5) Sistema de servicio de mercado completo

6) Respuesta rápida, entrega rápida

El tamaño mínimo del panel del final es 5 * 5m m

El material del PWB incluye pi +FR4, FR4, Rogers, grabado de pistas

La capacidad del grueso del PWB es 0.2~4.0m m (necesidades de revisar cuándo <0>4 milímetros) (y no puede hacer la superficie de HASL con grueso del tablero

Grueso de cobre de la capacidad de cobre baja interna y externa: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Tolerancia del arco y de la torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (necesite revisar al tablero si más pequeño de 0,15 milímetros)

Capacidad mínima del agujero de taladro de HDI: 0.08-0.10M M

Pista del PWB/capacidad del hueco: 3mil (0.075m m)

Método del esquema del PWB: Routing/V-CUT/Punching

Capacidad del grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Capacidad mínima de la anchura del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

Capacidad de relleno de los agujeros de la máscara de la soldadura: 0.1-0.5m m

El color de la máscara de la soldadura cubre verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc

La serigrafía del PWB incluye blanco, negro y como su petición

Capacidad del grueso de la máscara de Peelable: 500-1000um

Película de la oxidación de la capacidad de OSP: 0.2-0.5um

FAQ:
Q1: ¿Podría usted proporcionar compra de componentes de los servicios y de los componentes de la asamblea del PWB?
: Sí, podríamos también proporcionar compra de componentes de los componentes y servicios de la asamblea del PWB así como estructura de la caja si petición.

Q2: ¿Con qué países usted ha trabajado?
: Los E.E.U.U., Canadá, Italia, Alemania, Reino Unido, España, Francia, Rusia, Irán, Turquía, República Checa, Austria, Australia, el Brasil, Japón, la India etc.

Q3: ¿Es mi PWB archiva seguro cuando los someto a usted para fabricar?
: Respetamos los derechos reservados del cliente y nunca fabricaremos el PWB para algún otro con sus ficheros a menos que recibamos el permiso escrito de su lado, ni compartiremos estos ficheros con cualquier otra tercer persona. Y podríamos firmar NDA con el cliente en caso de necesidad.

Q4: ¿Si no tenemos ningún fichero del PWB/fichero de Gerber, tenga solamente la muestra del PWB, puede usted producirla para mí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.

Q5: ¿Cuál es su plazo de ejecución estándar para el PWB?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables
