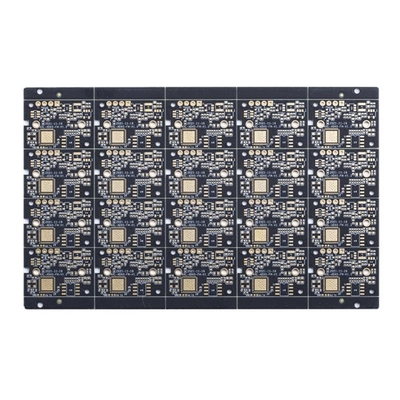

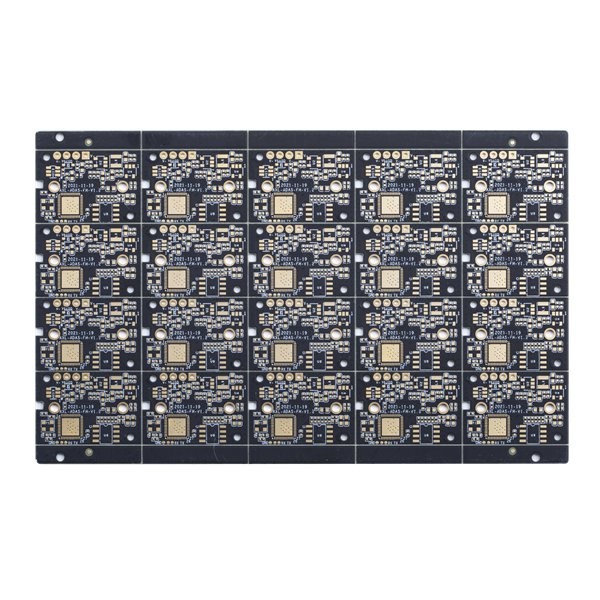

PWB rápido FR4 TG130 pequeño BGA del cambio del control de la impedancia PWB de 4 capas

PWB rápido FR4 TG130 pequeño BGA del cambio del control de la impedancia PWB de 4 capas

El PWB rápido de la vuelta sube al agujero llenado resina del control de la impedancia de los productos industriales y a platear pequeño BGA

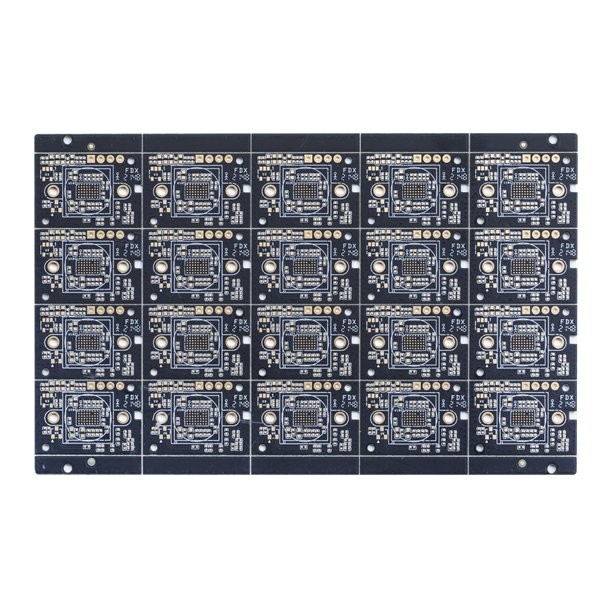

placa de circuito impresa negra rápida 4L

El circuito de HSX cubre un área de la producción total de 10.000 metros cuadrados, la emplea sobre 350 trabajadores, y produce más que más de 5.000 tipos del PWB cada mes. Nuestros productos son ampliamente utilizados en muchas industrias, comunicaciones, fuentes de alimentación, redes de ordenadores, productos digitales, control industrial, ciencia y educación, aparatos médicos, y espacio aéreo, etc.

Las capas máximas son 32layer (la capa ≥20 necesita revisar)

El tamaño máximo del panel del final es 740* 500 milímetros, pero si el lado >600 milímetro del panel, necesita revisar al tablero

El tamaño mínimo del panel del final es 5 * 5m m

El material del PWB incluye pi +FR4, FR4, Rogers, grabado de pistas

La capacidad del grueso del PWB es 0.2~4.0m m (necesidades de revisar cuándo <0>4 milímetros) (y no puede hacer la superficie de HASL con grueso del tablero

Grueso de cobre de la capacidad de cobre baja interna y externa: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Tolerancia del arco y de la torsión: 0,075%

Tamaño mínimo del agujero: 0.15m m (necesite revisar al tablero si más pequeño de 0,15 milímetros)

Capacidad mínima del agujero de taladro de HDI: 0.08-0.10M M

Pista del PWB/capacidad del hueco: 3mil (0.075m m)

Método del esquema del PWB: Routing/V-CUT/Punching

Capacidad del grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Capacidad mínima de la anchura del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

Capacidad de relleno de los agujeros de la máscara de la soldadura: 0.1-0.5m m

El color de la máscara de la soldadura cubre verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc

La serigrafía del PWB incluye blanco, negro y como su petición

Capacidad del grueso de la máscara de Peelable: 500-1000um

Película de la oxidación de la capacidad de OSP: 0.2-0.5um

Las ventajas del circuito de HSX:

1)PWB profesional de la fabricación durante 10 años

2)Colocación de gama alta, cadena de producción profesional

3)Tecnología de fabricación estable y madura

4)Alta garantía de calidad de la confiabilidad

5)Sistema de servicio de mercado completo

6)Respuesta rápida, entrega rápida

FAQ:
Q1: ¿Cuál es su cantidad de orden mínima?
: Ninguna cantidad de MOQ.The afectará solamente al precio. Éntrenos en contacto con por favor para el RFQ.

Q2: ¿Cómo usted enviará generalmente el PWB?
: Generalmente para los pequeños paquetes, enviaremos a los tableros de DHL, UPS, servicio a domicilio de Fedex, podríamos utilizar su cuenta de envío para hacer la colección o para utilizar nuestra cuenta para enviar en condiciones de expedición de DDU (arancel sin pagar).
Para las mercancías pesadas más que 300kg, podemos enviar sus tableros del PWB en nave o por el aire para ahorrar coste de la carga. Por supuesto, si usted tiene su propio promotor, podemos entrarlos en contacto con para tratar de su envío.

Q3: ¿Cómo sobre su capacidad de producción de la fábrica del PWB?
: Nuestra capacidad de producción mensual es 50.000 metros cuadrados/mes y 5000types/month.

Q4: ¿Con qué países usted ha trabajado?
: Los E.E.U.U., Canadá, Italia, Alemania, Reino Unido, España, Francia, Rusia, Irán, Turquía, República Checa, Austria, Australia, el Brasil, Japón, la India etc.

Q5: ¿Usted proporciona servicios de la asamblea del PWB, también?
Para las mercancías pesadas más que 300kg, podemos enviar sus tableros del PWB en nave o por el aire para ahorrar coste de la carga. Por supuesto, si usted tiene su propio promotor, podemos entrarlos en contacto con para tratar de su envío.
