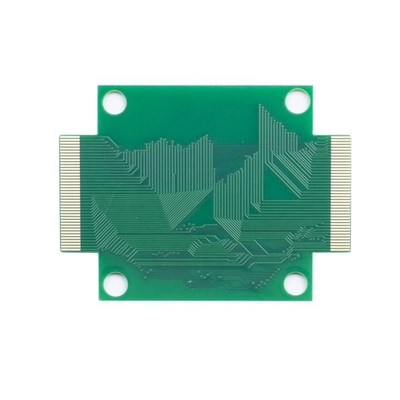

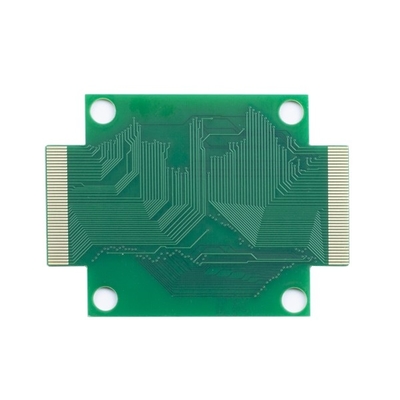

El finger del oro que platea el PWB rápido de la vuelta sube a caras del prototipo dos 1.6m m 1OZ

El finger del oro que platea el PWB rápido de la vuelta sube a caras del prototipo dos 1.6m m 1OZ

El PWB rápido de la vuelta sube al finger del oro que platea orden rápida de la muestra del prototipo del PWB de la vuelta rápida dura del oro y el volumen masivo

placa de circuito impresa finger rápido del oro 4L

El circuito de HSX cubre un área de la producción total de 10.000 metros cuadrados, la emplea sobre 350 trabajadores, y produce más que más de 5.000 tipos del PWB cada mes. Nuestros productos son ampliamente utilizados en muchas industrias, comunicaciones, fuentes de alimentación, redes de ordenadores, productos digitales, control industrial, ciencia y educación, aparatos médicos, y espacio aéreo, etc.

Las capas máximas son 32layer (la capa ≥20 necesita revisar)

El tamaño máximo del panel del final es 740* 500 milímetros, pero si el lado >600 milímetro del panel, necesita revisar al tablero

El tamaño mínimo del panel del final es 5 * 5m m

El material del PWB incluye pi +FR4, FR4, Rogers, grabado de pistas

La capacidad del grueso del PWB es 0.2~4.0m m (necesidades de revisar cuándo <0>4 milímetros) (y no puede hacer la superficie de HASL con grueso del tablero

Grueso de cobre de la capacidad de cobre baja interna y externa: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz anticipado

Tolerancia del arco y de la torsión: 0,075%

Capacidad del grueso de la máscara de la soldadura: 15-20um estándar; Avanzado: 35um

Capacidad mínima de la anchura del puente de la máscara de la soldadura: 4mil verde, el otro color 4.8mil

Capacidad de relleno de los agujeros de la máscara de la soldadura: 0.1-0.5m m

El color de la máscara de la soldadura cubre verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, etc

La serigrafía del PWB incluye blanco, negro y como su petición

Capacidad del grueso de la máscara de Peelable: 500-1000um

Película de la oxidación de la capacidad de OSP: 0.2-0.5um

Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.

Q2: ¿Qué clase de formato de archivo del PWB puede usted aceptar para la producción?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB+ (.TGZ)

Q3: ¿Es mi PWB archiva seguro cuando los someto a usted para fabricar?
: Respetamos los derechos reservados del cliente y nunca fabricaremos el PWB para algún otro con sus ficheros a menos que recibamos el permiso escrito de su lado, ni compartiremos estos ficheros con cualquier otra tercer persona. Y podríamos firmar NDA con el cliente en caso de necesidad.

Q4: ¿Si no tenemos ningún fichero del PWB/fichero de Gerber, tenga solamente la muestra del PWB, puede usted producirla para mí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.

Q5: ¿Cuál es su plazo de ejecución estándar para el PWB?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables
