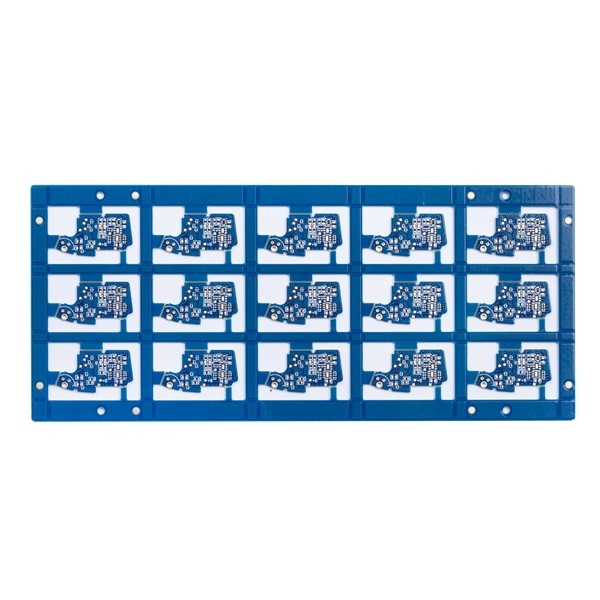

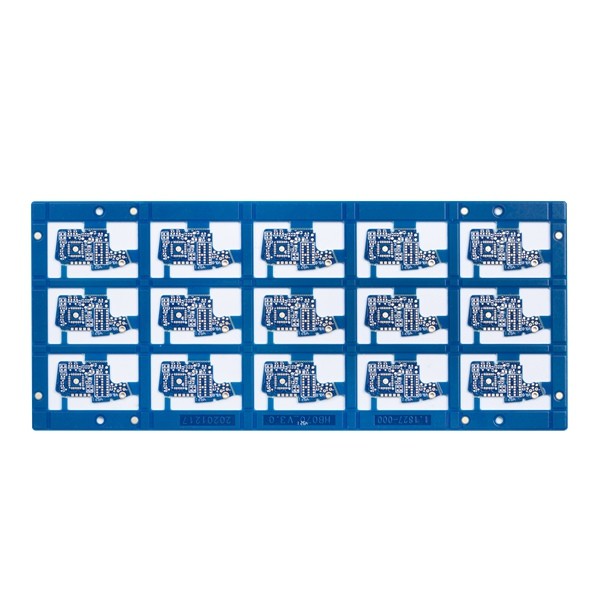

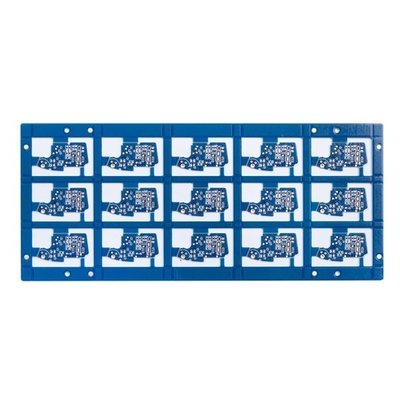

Máscara azul rápida llenada resina de la soldadura del oro 5mil de la inmersión del PWB del cambio del agujero

Máscara azul rápida llenada resina de la soldadura del oro 5mil de la inmersión del PWB del cambio del agujero

El PWB rápido de la vuelta sube a los circuitos rápidos llenados resina del medio del agujero del PWB del agujero de los productos de la comunicación del PWB control de la impedancia

PWB rápido del Resina-llenar-agujero de la vuelta 6L

El PWB rápido del cambio, circuito de Huashengxin es fabricante profesional para las placas de circuito impresas. Tableros del PWB de la cubierta 1~32L FR-4 de los productos de Huashengxin, del PWB del IMS, de HDI, tableros de alta frecuencia de PTFE y tableros etc. de la Rígido-flexión. Proporcionamos los servicios de producción rápidos flexibles de la vuelta (12hours a 72 horas), así como el pequeño volumen a la fabricación grande del PWB del volumen. Y nuestros productos se aplican extensamente de la industria de la comunicación, dispositivos de las fuentes de alimentación, redes de ordenadores a la industria aeroespacial.

Capas: 1-32layer, si la capa es 20L o yegua que 20L, necesitará revisar al tablero.

El tamaño máximo del panel del final es 740* 500 milímetros, pero si el lado >600 milímetro del panel, necesita revisarlo.

El tamaño mínimo del panel es 5 * 5m m.

Las materias primas de placas de circuito impresas incluyen FR4, Rogers, materiales Halógeno-libres, altos del TG…

Tiempos ciegos y enterrados de la prensa de la laminación de los agujeros: Prensa con la misma base ≤3times (necesidades de las épocas >3 de revisar)

La capacidad del grueso del PWB es a partir 0.2~4.0m m, si el grueso es menos de 0,2 milímetros, o más de 4 milímetros, necesitarán revisarlo al principio.

Capacidad del grueso del cobre del PWB: Layer≤ interno 6 onzas (solamente el grueso de cobre ≥5 onza para 4L, ≥4OZ para 6L, ≥3OZfor 8L y arriba será revisado)
Cobre externo de la capa: ≤ 10 onza (≥5 onza necesita revisar)

La tolerancia del arco y de la torsión es 0,075%.

Tamaño mínimo del agujero: 1) si grueso ≤2.0mm, tamaño mínimo 0.20m m del tablero del agujero. Si tablero thickness>2.0mm, tamaño mínimo del agujero: aspecto ratio≤10 (para la broca)
2) si tablero thickness≤0.8mm, tamaño mínimo 0.10m m del agujero. Si tablero thickness≤1.2mm, tamaño mínimo 0.15m m del agujero

Color de la máscara de la soldadura: Verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, y como su petición.

Color de la serigrafía: Blanco, negro y como su petición

Superficie acabada: HASL, IF-HASL, ENIG, Sn de la inmersión, OSP, ENIG selectivo + OSP, plata de la inmersión, ENEPIG, plateando el oro duro, el etc.

FAQ:
Q1: ¿Cómo puedo conseguir una cita?
: Por favor envíenos el fichero del gerber con el formato Gerber, PROTEL 99SE, PROTEL DXP, PWB del PODER, CAM350, ODB y proporcione las cantidades de la demanda. Proporcionaremos la cita por consiguiente.

Q2: ¿Puede usted fabricar el PCBs de un fichero de imagen?
: No. Pero si usted puede enviarnos un PWB de la muestra, podríamos reproducir su diseño y elaborarlo.

Q3: Usted tiene PWB en existencia.
: La mayor parte de los tableros del PWB se modifican para requisitos particulares, y tienen diversos diseños, nosotros los producen según los ficheros del gerber proporcionados por los clientes.

Q4: ¿Qué materiales FR4 usted utiliza generalmente?

: Kingboard, ITEQ, Shengyi…

Q5: ¿Qué clase de manera del envío usted utiliza generalmente?
: Para el pequeño orden del volumen, sugerimos siempre para enviar a los tableros de DHL, UPS, servicio a domicilio de Fedex, podríamos utilizar su cuenta de envío para hacer la colección o para utilizar nuestra cuenta para enviar en condiciones de expedición de DDU (arancel sin pagar).
Y para el orden grande del volumen, ahorrar coste de la carga, sugeriremos para arreglar el envío por el aire o por el mar, por supuesto, si usted tiene su propio promotor y puede proporcionarnos la información, podemos entrarlos en contacto con para arreglar el envío.
