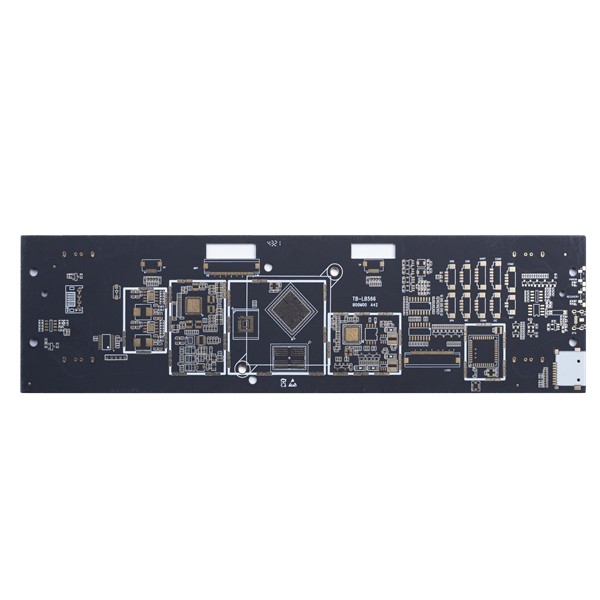

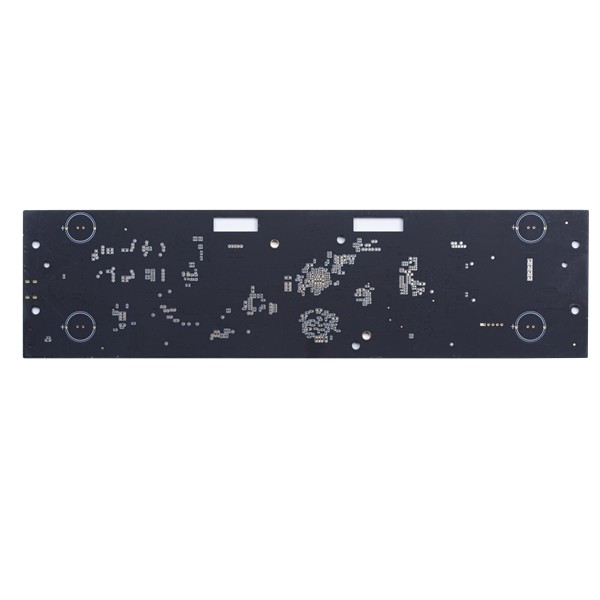

vuelta rápida Flex Circuits Small BGA 3.0m m del PWB del oro de la inmersión de 3mil FR4

vuelta rápida Flex Circuits Small BGA 3.0m m del PWB del oro de la inmersión de 3mil FR4

El PWB rápido de la vuelta sube a la pequeña línea espacio y Gap pequeños vía la resina del control de la impedancia del tamaño llenada y plateada sobre el PWB rápido

PWB rápido de la vuelta de la capa 6L con pequeño BGA

Fundado en 2010, el circuito de Shenzhen Huashengxin es fabricante profesional para las placas de circuito impresas. Tableros del PWB de la cubierta 1~32L FR-4 de los productos de Huashengxin, del PWB del IMS, de HDI, tableros de alta frecuencia de PTFE y tableros etc. de la Rígido-flexión. Proporcionamos los servicios de producción rápidos flexibles de la vuelta (12hours a 72 horas), así como el pequeño volumen a la fabricación grande del PWB del volumen. Y nuestros productos se aplican extensamente de la industria de la comunicación, dispositivos de las fuentes de alimentación, redes de ordenadores a la industria aeroespacial.

Capas: 1-32layer, si la capa es 20L o yegua que 20L, necesitará revisar al tablero.

El tamaño máximo del panel del final es 740* 500 milímetros, pero si el lado >600 milímetro del panel, necesita revisarlo.

El tamaño mínimo del panel es 5 * 5m m.

Las materias primas de placas de circuito impresas incluyen FR4, Rogers, materiales Halógeno-libres, altos del TG…

Tiempos ciegos y enterrados de la prensa de la laminación de los agujeros: Prensa con la misma base ≤3times (necesidades de las épocas >3 de revisar)

La capacidad del grueso del PWB es a partir 0.2~4.0m m, si el grueso es menos de 0,2 milímetros, o más de 4 milímetros, necesitarán revisarlo al principio.

Capacidad del grueso del cobre del PWB: Layer≤ interno 6 onzas (solamente el grueso de cobre ≥5 onza para 4L, ≥4OZ para 6L, ≥3OZfor 8L y arriba será revisado)
Cobre externo de la capa: ≤ 10 onza (≥5 onza necesita revisar)

La tolerancia del arco y de la torsión es 0,075%.

Tamaño mínimo del agujero: 1) si grueso ≤2.0mm, tamaño mínimo 0.20m m del tablero del agujero. Si tablero thickness>2.0mm, tamaño mínimo del agujero: aspecto ratio≤10 (para la broca)
2) si tablero thickness≤0.8mm, tamaño mínimo 0.10m m del agujero. Si tablero thickness≤1.2mm, tamaño mínimo 0.15m m del agujero

Color de la máscara de la soldadura: Verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, blanco, y como su petición.

Color de la serigrafía: Blanco, negro y como su petición

Superficie acabada: HASL, IF-HASL, ENIG, Sn de la inmersión, OSP, ENIG selectivo + OSP, plata de la inmersión, ENEPIG, plateando el oro duro, el etc.

FAQ:

Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.

Q2: ¿Cómosobresucapacidad de producciónde lafábricadelPWB?
: Nuestra capacidad de producción mensual es 50.000 metros cuadrados/mes y 5000types/month.

Q3: ¿Sino tenemosningúnficherodelPWB/ficherodeGerber, tengasolamentelamuestradelPWB, puedeustedproducirlaparamí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.

Q4: ¿CómoustedenviarágeneralmenteelPWB?
: Generalmente para los pequeños paquetes, enviaremos a los tableros de DHL, UPS, servicio a domicilio de Fedex, podríamos utilizar su cuenta de envío para hacer la colección o para utilizar nuestra cuenta para enviar en condiciones de expedición de DDU (arancel sin pagar).
Para las mercancías pesadas más que 300kg, podemos enviar sus tableros del PWB en nave o por el aire para ahorrar coste de la carga. Por supuesto, si usted tiene su propio promotor, podemos entrarlos en contacto con para tratar de su envío.

Q5: ¿Cuál es su plazo de ejecución estándar para la producción?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables
