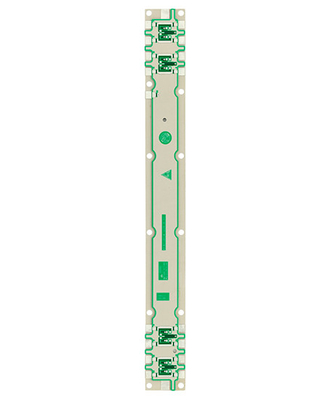

La UL del PWB ISO9001 de Tin Base Station Double Sided aprobó para los productos de Digitaces

  • Tin Base Station Double Sided PCB ISO9001 UL Approved for Digital Products
Lugar de origen China
Nombre de la marca Huashengxin
Certificación UL,ISO9001
Número de modelo PWB 2L
Cantidad de orden mínima 1PCS
Detalles de empaquetado Vacío
Tiempo de entrega 5-8 días
Condiciones de pago Western Union, T/T, L/C

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Grueso del tablero 0.95m m Línea anchura y espacio 0.5mil/0.20mil
Tratamiento superficial Lata de Shen Número de pisos 2L
Alta luz

PWB de Tin Base Station Double Sided

,

ISO9001 PWB echado a un lado doble

,

placa de circuito echada a un lado doble 0.5mil
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
Items Standard Advanced
Fr4 max. layers. count 1~24 26~36
HDI max. layers. count 4~20L (3+N+3) 22~32 (3+N+3)
D/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*59"(546*1500mm)
S/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
multilayer max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
min. piece size 5*5mm 2*2mm
max. overall board thickness 158mil (4mm) 394mil (10mm)
Min. Overall Board or Core Thickness 8mil (0.200mm) 3mil (0.075mm)
≤ 1.0mm PCB`s Boards Thickness Tolerance ±3mil (0.075mm) /
≤ 2.0 mm PCB`s Boards Thickness Tolerance ±5mil (0.13mm) /
Max. Aspect Ratio 15:01 /
FR-4 Min. DHS (Drill Hole Size) 6mil (0.15mm) /
HDI Min. DHS (Drill Hole Size) 0.08-0.10MM /
Min. Hole to Hole Distance 10mil (0.25mm) 6mil (0.150mm)
PTH Hole Size Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
NPTH Hole Size Tolerance ±2mil (0.050mm) ±1.5mil (0.040mm)
Hole Location Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
Min. Line Width/Space---Inner Layer---1/3 oz 2.5/2.5mil (0.0635/0.0635mm) 2/2mil (0.0508/0.0508mm)
Min. Line Width/Space---Inner Layer---1oz 4/4mil (0.100/0.100mm) 3.0/3.0mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---Hoz+Plating 4/4mil (0.100/0.100mm) 3.5/3.5mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---1oz+Plating 5/5mil (0.127/0.127mm) 4/4mil (0.100/0.100mm)
Min. Line Width/Space---Outer Layer---2oz+Plating 6/6mil (0.150/0.150mm) 5/5mil (0.127/0.127mm)
Deja un mensaje
Items Standard Advanced
Descripción de producto

La UL del PWB ISO9001 de Tin Base Station Double Sided aprobó para los productos de Digitaces



2L Tin Base Station Antenna Double echó a un lado UL del PWB ISO9001 aprobada



placa de alta frecuencia + tamaño largo estupendo



Los productos son ampliamente utilizados en campos de alta tecnología tales como comunicaciones, las fuentes de alimentación, las redes de ordenadores, los productos digitales, control industrial, ciencia y educación, los aparatos médicos, y espacio aéreo. HSX posee el equipo alto-educado y experimentado y el equipo de producción avanzado.



El tamaño del panel de la capacidad de la fábrica de HSX es 740x500m m máximos, pero cuando el tamaño del panel es más grande de 600m m, él necesitará ser estudio al principio. Y el tamaño mínimo del panel que podemos alcanzar es 5*5m m.



El grueso del PWB que podemos alcanzar es a partir 0.2m m a 4.0m m, cuando el grueso del tablero es más bajo de 0.2m m, o más altamente de 4m m, el tablero necesitará ser evaluado al principio. (Picosegundo. Cuando el grueso del tablero es igual a o menos de 0.6m m, no solicitará superficie de HASL acabó)



El grueso del cobre de la base de la capa interna y externa es el 0.3/0.5oz más pequeño, y 3oz máximo.



FAQ:

Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.



Q2: ¿Cómosobresucapacidad de producciónde lafábricadelPWB?
: Nuestra capacidad de producción mensual es 50.000 metros cuadrados/mes y 5000types/month.



Q3: ¿Sino tenemosningúnficherodelPWB/ficherodeGerber, tengasolamentelamuestradelPWB, puedeustedproducirlaparamí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.



Q4: ¿CómoustedenviarágeneralmenteelPWB?
: Generalmente para los pequeños paquetes, enviaremos a los tableros de DHL, UPS, servicio a domicilio de Fedex, podríamos utilizar su cuenta de envío para hacer la colección o para utilizar nuestra cuenta para enviar en condiciones de expedición de DDU (arancel sin pagar).
Para las mercancías pesadas más que 300kg, podemos enviar sus tableros del PWB en nave o por el aire para ahorrar coste de la carga. Por supuesto, si usted tiene su propio promotor, podemos entrarlos en contacto con para tratar de su envío.



Q5: ¿Cuál es su plazo de ejecución estándar para la producción?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables
