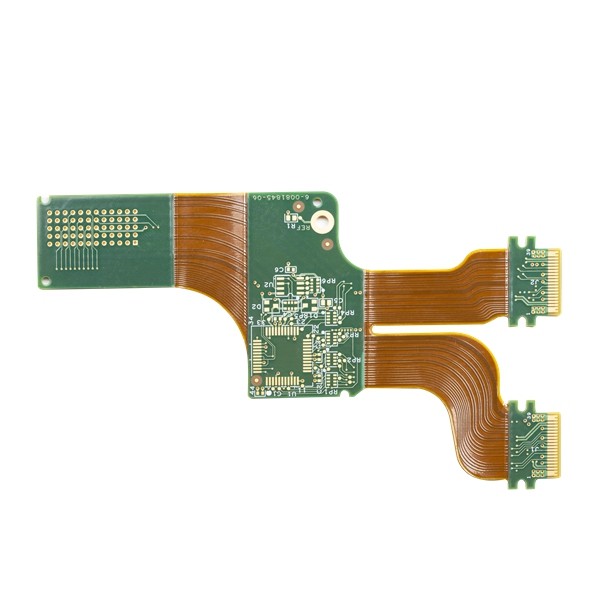

inmersión rígida Tin Surface Finished de la capa doble del PWB de la flexión de 2L 3mil

inmersión rígida Tin Surface Finished de la capa doble del PWB de la flexión de 2L 3mil

Tipo del PWB: PWB rígido de la flexión

Capa del PWB: 2L a 10L

Material del PWB: Materail pi y FR4

Grueso de cobre: 1/3oz~5oz

Tamaño de perforación mínimo: 0.15m m

La línea anchura más pequeña: 0.075mm/3mil

Líneas espaciamiento mínima: 0.075mm/3mil

Forme el proceso: Pieza estampada en frío, corte, creación de un prototipo del laser

Máscara de la soldadura: Película de la máscara de la soldadura del pi laminación covelay de la película de la máscara o de la soldadura coverlay del ANIMAL DOMÉSTICO (negro, rojo, amarillo y verde, etc)

Superficie acabada: OSP/la inmersión Tin/IF-HASL/Au plateó Ni/ENIG (sobre todo ENIG)

Ventajas:  Perdida de peso, un espacio componente más valioso de la asamblea y del cableado, complejidad logística reducida, simplificación del montaje, confiabilidad considerablemente mejorada del sistema entero del PWB, mejora notable de la posibilidad de prueba funcional

Uso: usos de alto rendimiento y de alta velocidad, dispositivos de la telecomunicación, equipos aeroespaciales, dispositivos automotrices, equipo militar, dispositivos del consumidor, etc.

El PWB flexible rígido es tableros rígidos que combinan el tablero flexible y la tecnología rígida del tablero en un PWB. Utiliza rígido y las tecnologías flexibles, que lo hacen poseen las ventajas del tablero rígido y del tablero de la flexión. Es un circuito minúsculo y compacto que puede ser tan eficaz como un circuito más grande,

y él proporcionar una densidad componente más alta y un mejor control de calidad.

Pueden absorber mucho calor, y hacen para un circuito minúsculo y compacto que pueda ser tan eficaz como circuitos más grandes.
