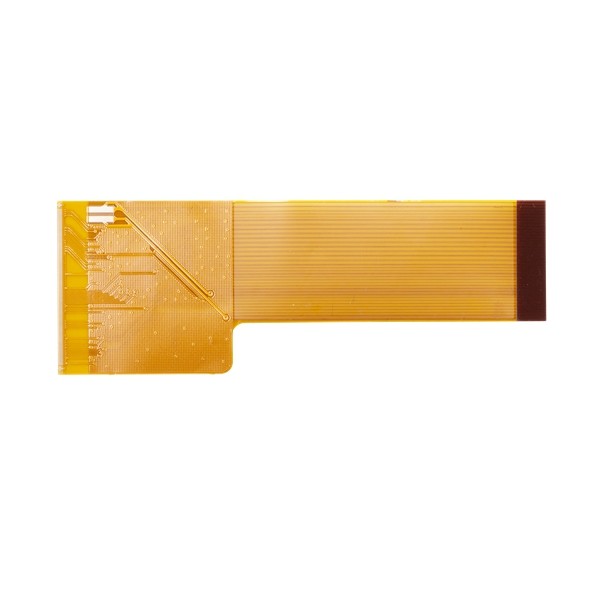

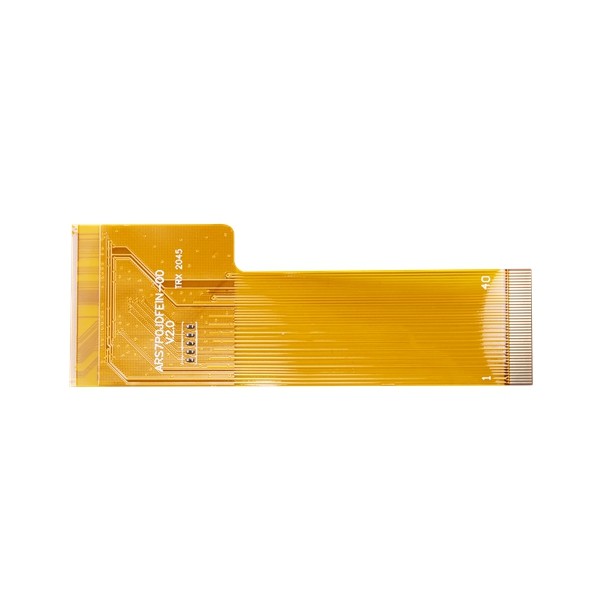

Tablero del PWB de la flexión de la película del polímero 0.1m m 2 capas Flex Pcb Lightweight rígido

  • Polymer Film Flex PCB Board 0.1mm 2 Layer Rigid Flex Pcb Lightweight
  • Polymer Film Flex PCB Board 0.1mm 2 Layer Rigid Flex Pcb Lightweight
Lugar de origen CHINA
Nombre de la marca Huashengxin
Certificación UL , ISO9001
Número de modelo ED9A8108
Cantidad de orden mínima 1pcs
Detalles de empaquetado vacío
Tiempo de entrega lo más rápidamente posible 24 horas para el prototipo 2L y 4L, 3 días para la producción del tablero
Condiciones de pago T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Capa del PWB PCB flexible de 2 capas Material Película de polímero
Capa de tablero 2L Tratamiento acabado ENIG
Grueso de cobre 1/1 onza Tamaño mínimo de perforación 0.1m m
Alta luz

Tablero del PWB de la flexión del OEM del ODM

,

tablero del PWB de la flexión de 0.1m m

,

0.1m m 2 acodan a Flex Pcb rígido
Deja un mensaje
Descripción de producto

Tablero del PWB de la flexión de la película del polímero 0.1m m 2 capas Flex Pcb Lightweight rígido



El tablero 2 del PWB de la flexión acoda la placa de circuito impresa flexible flexible del PWB 2L Flex Printed Circuit Board 2L



PWB flexible de 2 capas



Los circuitos flexibles (también llamados como los circuitos de la flexión, las placas de circuito impresas flexibles, el PWB de la flexión, etc) se consisten en una película aislador fina del polímero que tiene modelos conductores del circuito puestos además y suministrados típicamente un revestimiento polimérico fino para proteger los circuitos del conductor. La tecnología se ha utilizado para interconectar los dispositivos electrónicos desde hace tiempo largo largo. Ahora es una de las tecnologías más importantes de la interconexión funcionando para la fabricación de muchos productos electrónicos avanzados.



Hay en la práctica muchos diferentes tipos de circuitos flexibles, incluyendo una capa del metal, los circuitos echados a un lado, de múltiples capas y rígidos dobles de la flexión. Los circuitos pueden ser formados grabando al agua fuerte el revestimiento de la hoja de metal (normalmente del cobre) de bases del polímero, plateando el metal o la impresión de tintas conductoras entre otros procesos.



Ventaja:
1) exactitud de diseños. La mayor parte de los dispositivos electrónicos avanzados funcionando utilizan hoy a placas de circuito flexibles debido al nivel de la precisión esperado de ellas.


2) Son ligeros. Las placas de circuito pueden ser dobladas fácilmente, así pueden ser colocadas en compartimientos.


3) Funcionamiento a largo plazo. Las calidades superiores de placas de circuito flexibles permiten que tengan durabilidad y funcionamiento a largo plazo. Las características de la ductilidad baja y de la masa contenidas en estos tableros permiten que superen la influencia de vibraciones, por lo tanto dándoles la capacidad para haber mejorado funcionamiento.


4) Disipación de calor. Debido a los diseños compactos de la placa de circuito, hay trayectorias termales más cortas generó y la disipación del calor más rápidamente se compara a la otra clase de PCBs.


5) flexibilidad. Debido a su capacidad de ser flexible, es fácil doblar a placas de circuito flexibles a los diversos niveles al instalarlos, así permite aumentar los niveles de la función de diversa electrónica.



Capacidad de la tecnología de FPC
Atribuya (todas las dimensiones son milipulgadas a menos que
especificado de otra manera)		 Producción en masa (≥ de la producción
el 80%, ≥1,33de Cpk)		 Pequeña cantidad (≥ el60%, llavede la producción
≥ el80% de la producciónde la especificación		 Muestra
FPC (sí/no) sí sí sí
Cuenta de la capa/estructura, máximo. 2 4 6
Tamaño (L ×W), máximo. 550mm*250m m 550mm*250m m 700mm*250m m
Grueso nominal (milímetros) 0.1~0.5 0.1~0.5 0.1~0.8
Tolerancia del grueso el ±10% (>0.3mm)/±0.03mm (≤0.3m m) el ±10% (>0.3mm)/±0.03mm (≤0.3m m) el ±10% (>0.3mm)/±0.03mm (≤0.3m m)
Tipo superficial del final Oro de HASLHard de la ENIGENEPIGOPSI-SilverI-lata Oro de HASLHard de la ENIGENEPIGOPSI-SilverI-lata Oro de HASLHard de la ENIGENEPIGOPSI-SilverI-lata
ENIG suave (sí/no) no no no
Tipo de la materia prima Pi Pi PILCPTK
Grueso de Coverlay (um) 28/50/60/80 28/50/60/80 28/50/60/80
Grueso adhesivo (um) 25/40/50/65 25/40/50/65 25/40/50/65
Grueso de cobre, mínimo/máximo (um) 12-70 12-70 12-70
Grueso de la materia prima, mínimo/máximo (um) 25-75 25-75 25-100
Tamaño perforado mecánico del por-agujero (ADO), mínimo. 0,15 0,15 0,15
Relación de aspecto de la galjanoplastia, máximo. 3:1 3:1 5:1
Tamaño del cojín, mínimo. Con el agujero directo: 0.4m m
Sin agujero directo: 0.2m m		 Con el agujero directo: 0.4m m
Sin agujero directo: 0.2m m		 Con el agujero directo: 0.3m m
Sin agujero directo: 0.2m m
Tolerancia del tamaño del cojín el 20% el 20% el 10%
Cojín para rellenar el espacio, mínimo. 4mil 4mil 4mil
Cojín para resumir tolerancia ±3mil ±3mil ±2mil
Accurancy de la ubicación del modelo ±3mil ±3mil ±2mil
Accurancy de la ubicación del modelo del lado superior a basar ±3mil ±3mil ±2mil
Laser vía el diámetro de agujero/el cojín, mínimos. 4/12mil 4/10mil 4/10mil
Línea anchura/espacio de Outerlayer (Hoz+plating), mínimo. 3/3mil 3/3mil 2/2mil
Línea anchura/espacio de Innerlayer (Hoz), mínimo. 3/3mil 3/3mil 2/2mil
Línea interna tolerancia de la anchura el ±10% el ±10% el ±10%
Registro de Outerlayer, mínimo (diámetro del cojín = ADO + X) ADO + 8 ADO + 8 ADO + 6
Registro de Innerlayer, mínimo (diámetro del cojín = ADO + X) (L ≤4capas) ADO + 10 ADO + 10 ADO + 8
Laser vía la echada del agujero, mínima. 0.40m m 0.40m m 0.35m m
Echada mecánica del agujero, mínima. 0.50m m 0.50m m 0.40m m
Tolerancia de la posición del agujero perforado ±2mil ±2mil ±2mil
Tolerancia del tamaño del agujero ±2mil ±2mil ±2mil
Accurancy de la ubicación del agujero de útiles (PTH&NPTH) a rellenar ±3mil ±3mil ±2mil
Accurancy de la ubicación del agujero de útiles (PTH&NPTH) a resumir ±3mil ±3mil ±2mil
Tolerancia del tamaño del esquema ±2mil ±2mil ±2mil
Registro/presa de la LPI, mínima. 2mil/4mil 2mil/4mil 2mil/3mil
Presa de la LPI en CVL 8mil 8mil 8mil
Ventana abierta de Coverlay/presa Φ0.5mm/0.3mm Φ0.5mm/0.3mm Φ0.3mm/0.2mm
Registro de Coverlay/flujo de la resina 4mil 4mil 2mil
Material de Stifferness FR4/PI/Steel FR4/PI/Steel FR4/PI/Steel
Presa de Stifferness, mínima. 12mil 12mil 8mil
Registro de Stifferness/flujo de la resina 8mil/4mil 8mil/4mil 4mil/2mil
Tolerancia de la impedancia el 10% el 10% el 5%
Confiabilidad termal (LPI, FCCL, CVL) 288°/10s/3times 288°/10s/3times 288°/10s/3times
UL calificada del material y de la estructura Pi Pi Pi



 Tablero del PWB de la flexión de la película del polímero 0.1m m 2 capas Flex Pcb Lightweight rígido 0



FAQ:



1. ¿Qué servicio puede usted proporcionar?

Placa de circuito impresa, asamblea de circuito impreso, orden rápido del prototipo



2. ¿Cómo rápidamente está su plazo de ejecución?

Tablero lo más rápidamente posible tablero rígido WDs, 2L y 4L el 24H más rápido de 3 de HDI



3. ¿Cómo conseguir la cita rápida?

Proporcione por favor el fichero del gerber y a los detalles del tablero (capa incluyendo, grueso del tablero, el grueso de cobre, el tratamiento superficial, máscara y color de la serigrafía, petición especial de la soldadura si, cantidad de la demanda, los etc)



Lista de la muestra:

Capa del PWB 4L
Superficie del PWB ENIG
Material del PWB FR4, TG135
grueso de cobre acabado 2/2/2/2oz
color de la máscara de la soldadura Lado doble, rojo
Serigrafía Lado doble, negro
Cantidad 1000pcs, 2 semanas



4. ¿Qué condiciones de pago usted acepta?

: Transferencia bancaria (T/T) o carta (L/C) o Paypal (solamente para el pequeño valor menos que 500usd)
