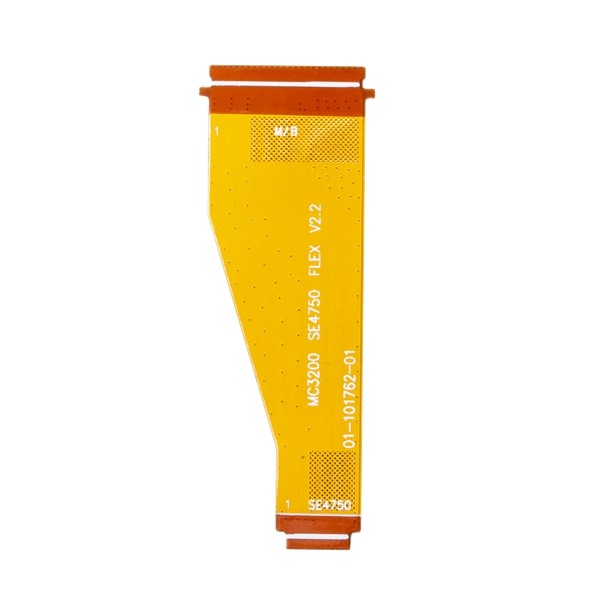

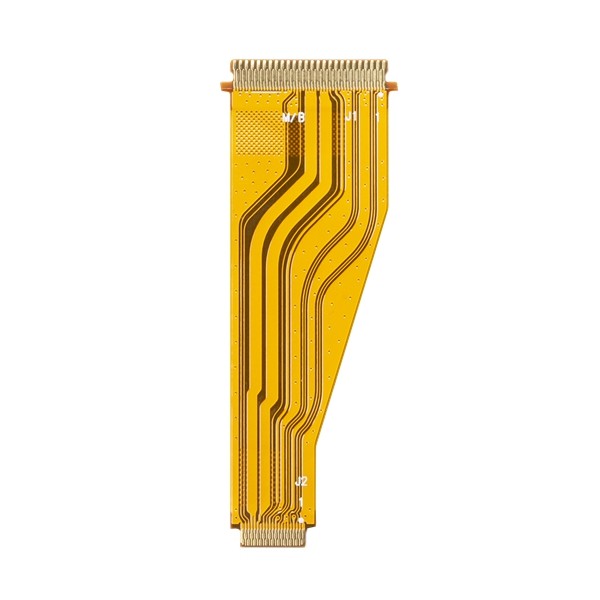

El tablero 3mil echado a un lado doble 1oz ENIG del PWB de la flexión de la película del polímero acabó
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | Huashengxin |
| Certificación | UL , ISO9001 |
| Número de modelo | ED9A8099 |
| Cantidad de orden mínima | 1pcs |
| Detalles de empaquetado | vacío |
| Tiempo de entrega | lo más rápidamente posible 24 horas para el prototipo 2L y 4L, 3 días para la producción del tablero |
| Condiciones de pago | T/T |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Capa del PWB | Circuitos flexibles de doble cara | Material | Pi |
|---|---|---|---|
| Capa de tablero | 2L | Tratamiento acabado | ENIG |
| Grueso de cobre | 1oz | Tamaño mínimo de perforación | 0.1m m |
| Alta luz | tablero echado a un lado doble del PWB de la flexión 1oz,tablero echado a un lado doble del PWB de la flexión 3mil,fabricación del PWB de la flexión 3mil |
||
Descripción de producto
El tablero 3mil echado a un lado doble 1oz ENIG del PWB de la flexión de la película del polímero acabó
PWB obediente de fabricación de Rohs de la asamblea de los componentes del PWB de la electrónica del PWB de la compra de componentes del PWB de la película del polímero del tablero del PWB de la flexión
El doble echó a un lado los circuitos flexibles
Los circuitos flexibles (también llamados como los circuitos de la flexión, las placas de circuito impresas flexibles, el PWB de la flexión, etc) se consisten en una película aislador fina del polímero que tiene modelos conductores del circuito puestos además y suministrados típicamente un revestimiento polimérico fino para proteger los circuitos del conductor. La tecnología se ha utilizado para interconectar los dispositivos electrónicos desde hace tiempo largo largo. Ahora es una de las tecnologías más importantes de la interconexión funcionando para la fabricación de muchos productos electrónicos avanzados.
Hay en la práctica muchos diferentes tipos de circuitos flexibles, incluyendo una capa del metal, los circuitos echados a un lado, de múltiples capas y rígidos dobles de la flexión. Los circuitos pueden ser formados grabando al agua fuerte el revestimiento de la hoja de metal (normalmente del cobre) de bases del polímero, plateando el metal o la impresión de tintas conductoras entre otros procesos.
Ventaja:
1) exactitud de diseños. La mayor parte de los dispositivos electrónicos avanzados funcionando utilizan hoy a placas de circuito flexibles debido al nivel de la precisión esperado de ellas.
2) Son ligeros. Las placas de circuito pueden ser dobladas fácilmente, así pueden ser colocadas en compartimientos.
3) Funcionamiento a largo plazo. Las calidades superiores de placas de circuito flexibles permiten que tengan durabilidad y funcionamiento a largo plazo. Las características de la ductilidad baja y de la masa contenidas en estos tableros permiten que superen la influencia de vibraciones, por lo tanto dándoles la capacidad para haber mejorado funcionamiento.
4) Disipación de calor. Debido a los diseños compactos de la placa de circuito, hay trayectorias termales más cortas generó y la disipación del calor más rápidamente se compara a la otra clase de PCBs.
5) Flexibilidad. Debido a su capacidad de ser flexible, es fácil doblar a placas de circuito flexibles a los diversos niveles al instalarlos, así permite aumentar los niveles de la función de diversa electrónica.
| Capacidad de la tecnología de FPC | |||
| Atribuya (todas las dimensiones son milipulgadas a menos que especificado de otra manera) |
Producción en masa (≥ de la producción el 80%, ≥1,33de Cpk) |
Pequeña cantidad (≥ el60%, llavede la producción ≥ el80% de la producciónde la especificación |
Muestra |
| FPC (sí/no) | sí | sí | sí |
| Cuenta de la capa/estructura, máximo. | 2 | 4 | 6 |
| Tamaño (L ×W), máximo. | 550mm*250m m | 550mm*250m m | 700mm*250m m |
| Grueso nominal (milímetros) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| Tolerancia del grueso | el ±10% (>0.3mm)/±0.03mm (≤0.3m m) | el ±10% (>0.3mm)/±0.03mm (≤0.3m m) | el ±10% (>0.3mm)/±0.03mm (≤0.3m m) |
| Tipo superficial del final | Oro de HASLHard de la ENIGENEPIGOPSI-SilverI-lata | Oro de HASLHard de la ENIGENEPIGOPSI-SilverI-lata | Oro de HASLHard de la ENIGENEPIGOPSI-SilverI-lata |
| ENIG suave (sí/no) | no | no | no |
| Tipo de la materia prima | Pi | Pi | PILCPTK |
| Grueso de Coverlay (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Grueso adhesivo (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Grueso de cobre, mínimo/máximo (um) | 12-70 | 12-70 | 12-70 |
| Grueso de la materia prima, mínimo/máximo (um) | 25-75 | 25-75 | 25-100 |
| Tamaño perforado mecánico del por-agujero (ADO), mínimo. | 0,15 | 0,15 | 0,15 |
| Relación de aspecto de la galjanoplastia, máximo. | 3:1 | 3:1 | 5:1 |
| Tamaño del cojín, mínimo. | Con el agujero directo: 0.4m m Sin agujero directo: 0.2m m |
Con el agujero directo: 0.4m m Sin agujero directo: 0.2m m |
Con el agujero directo: 0.3m m Sin agujero directo: 0.2m m |
| Tolerancia del tamaño del cojín | el 20% | el 20% | el 10% |
| Cojín para rellenar el espacio, mínimo. | 4mil | 4mil | 4mil |
| Cojín para resumir tolerancia | ±3mil | ±3mil | ±2mil |
| Accurancy de la ubicación del modelo | ±3mil | ±3mil | ±2mil |
| Accurancy de la ubicación del modelo del lado superior a basar | ±3mil | ±3mil | ±2mil |
| Laser vía el diámetro de agujero/el cojín, mínimos. | 4/12mil | 4/10mil | 4/10mil |
| Línea anchura/espacio de Outerlayer (Hoz+plating), mínimo. | 3/3mil | 3/3mil | 2/2mil |
| Línea anchura/espacio de Innerlayer (Hoz), mínimo. | 3/3mil | 3/3mil | 2/2mil |
| Línea interna tolerancia de la anchura | el ±10% | el ±10% | el ±10% |
| Registro de Outerlayer, mínimo (diámetro del cojín = ADO + X) | ADO + 8 | ADO + 8 | ADO + 6 |
| Registro de Innerlayer, mínimo (diámetro del cojín = ADO + X) (L ≤4capas) | ADO + 10 | ADO + 10 | ADO + 8 |
| Laser vía la echada del agujero, mínima. | 0.40m m | 0.40m m | 0.35m m |
| Echada mecánica del agujero, mínima. | 0.50m m | 0.50m m | 0.40m m |
| Tolerancia de la posición del agujero perforado | ±2mil | ±2mil | ±2mil |
| Tolerancia del tamaño del agujero | ±2mil | ±2mil | ±2mil |
| Accurancy de la ubicación del agujero de útiles (PTH&NPTH) a rellenar | ±3mil | ±3mil | ±2mil |
| Accurancy de la ubicación del agujero de útiles (PTH&NPTH) a resumir | ±3mil | ±3mil | ±2mil |
| Tolerancia del tamaño del esquema | ±2mil | ±2mil | ±2mil |
| Registro/presa de la LPI, mínima. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| Presa de la LPI en CVL | 8mil | 8mil | 8mil |
| Ventana abierta de Coverlay/presa | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| Registro de Coverlay/flujo de la resina | 4mil | 4mil | 2mil |
| Material de Stifferness | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
| Presa de Stifferness, mínima. | 12mil | 12mil | 8mil |
| Registro de Stifferness/flujo de la resina | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| Tolerancia de la impedancia | el 10% | el 10% | el 5% |
| Confiabilidad termal (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
| UL calificada del material y de la estructura | Pi | Pi | Pi |
FAQ:
Q1: ¿Es usted una fábrica o la compañía comercial?
: Sí, somos la fábrica, tenemos la fabricación rápida independiente del PWB del prototipo de la vuelta y líneas de montaje grandes del PWB del volumen.
Q2: ¿Cómosobresucapacidad de producciónde lafábricadelPWB?
: Nuestra capacidad de producción mensual es 50.000 metros cuadrados/mes y 5000types/month.
Q3: ¿Sino tenemosningúnficherodelPWB/ficherodeGerber, tengasolamentelamuestradelPWB, puedeustedproducirlaparamí?
: Sí, podríamos ayudarle a reproducir el PWB. Apenas envíenos el PWB de la muestra, podríamos reproducir el diseño del PWB y resolverlo.
Q4: ¿CómoustedenviarágeneralmenteelPWB?
: Generalmente para los pequeños paquetes, enviaremos a los tableros de DHL, UPS, servicio a domicilio de Fedex, podríamos utilizar su cuenta de envío para hacer la colección o para utilizar nuestra cuenta para enviar en condiciones de expedición de DDU (arancel sin pagar).
Para las mercancías pesadas más que 300kg, podemos enviar sus tableros del PWB en nave o por el aire para ahorrar coste de la carga. Por supuesto, si usted tiene su propio promotor, podemos entrarlos en contacto con para tratar de su envío.
Q5: ¿Cuál es su plazo de ejecución estándar para la producción?
: Muestra/prototipo (menos que 3sqm):
1-2 capas: 3 a los días 5working (lo más rápidamente posible 24 horas para los servicios rápidos de la vuelta)
4-8 capas: 7~12 días laborables (el 48hours más rápido para los servicios rápidos de la vuelta)
Producción en masa (menos que 200sqm):
1-2 capas: 7 a 12 días laborables
4-8 capas: 10 a 15 días laborables
