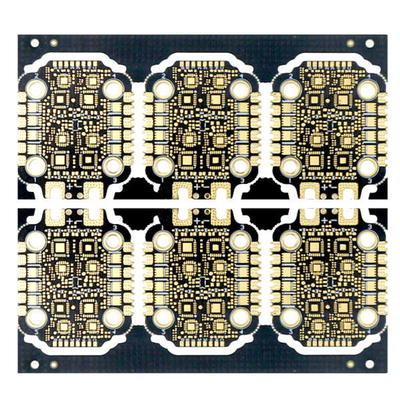

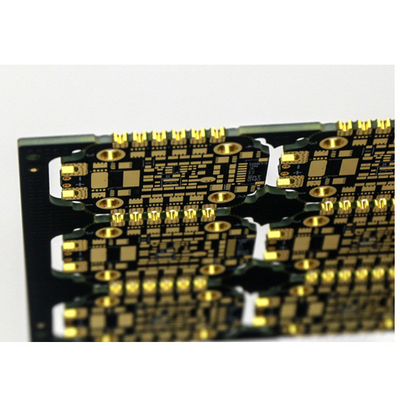

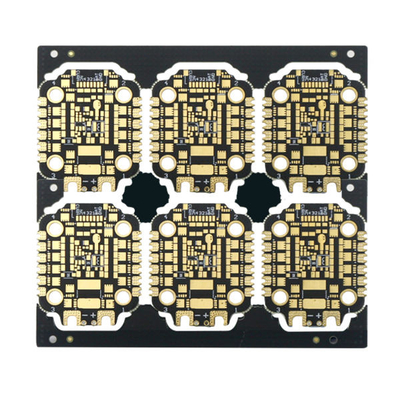

Au rápido de la inmersión del prototipo del PWB del tablero FR4 del PWB del negro de 2oz 1.6m m Hdi

Au rápido de la inmersión del prototipo del PWB del tablero FR4 del PWB del negro de 2oz 1.6m m Hdi

Prototipo rápido del PWB de la fabricación del PWB del bajo volumen del PWB del bajo volumen de la asamblea del tablero del PWB del tablero del PWB del negro del PWB Hdi del tablero del PWB de HDI

4 capas 1+N+1 HDI imprimieron a la placa de circuito

La interconexión de alta densidad (HDI) PCBs es caracterizada por líneas más finas, espacios más cercanos, y un cableado más denso. Tienen una conexión más rápida mientras que reducen el tamaño de un proyecto. Normalmente, estos tableros también ofrecen ciego y los vias enterrados, laser quitaron los microvias por ablación, laminación secuencial, y vía los en-cojines. Un tablero de HDI puede contener la función de los tableros anteriores utilizó.

Pila del tablero de HDI:

1+N+1 con microvia del laser y base enterrada mecánica vía. El “1" representa la “acumulación” o la laminación secuencial en cada lado de la base.
i+N+i (i>=2) PCBs contiene 2 o más “acumulación” de las capas de alta densidad de la interconexión. Microvias en diversas capas puede ser escalonado o ser apilado. El cobre llenó las estructuras apiladas del microvia está comúnmente - visto en diseños estimulantes.
